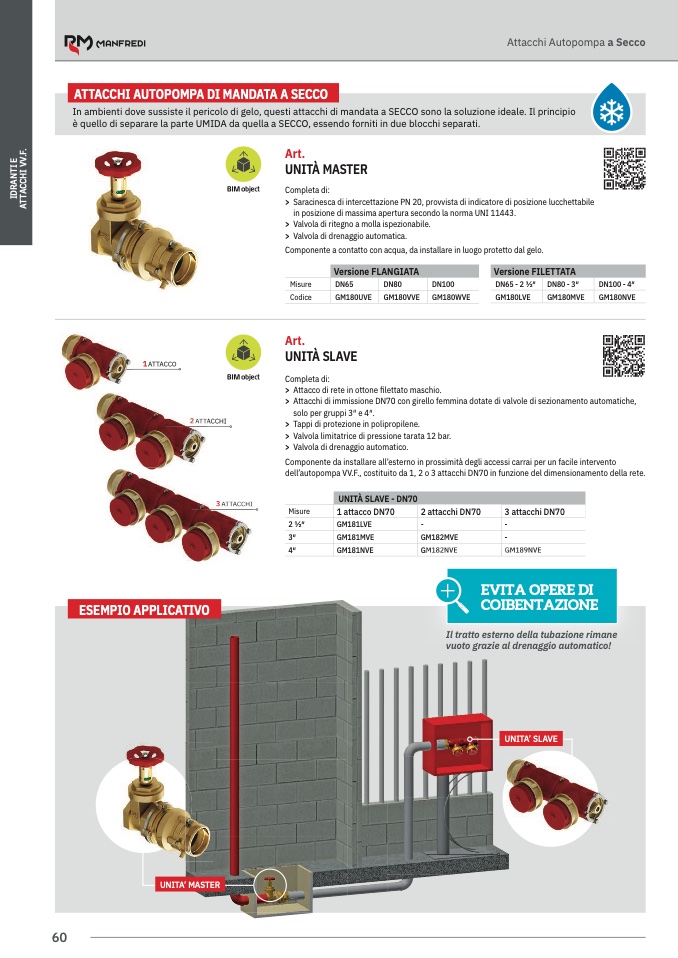

Attacchi Autopompa a Secco

ATTACCHI AUTOPOMPA DI MANDATA A SECC

O

In ambienti dove sussiste il pericolo di gelo, questi attacchi di mandata a SECCO sono la soluzione ideale. Il principi

o

è quello di separare la parte UMIDA da quella a SECCO, essendo forniti in due blocchi separati

.

I

D

R

A

N

T

I

E

A

T

T

A

C

C

H

I

V

V

.

F

.

BIM objec

t

Versione FILETTAT

A

DN65 - 2 ½″

DN80 - 3″

DN100 - 4

″

GM180LVE

GM180MVE GM180NV

E

1 ATTACCO

BIM objec

t

2 ATTACCH

I

2 ATTACCH

I

Art

.

UNITÀ MASTER

Completa di:

> Saracinesca di intercettazione PN 20, provvista di indicatore di posizione lucchettabil

e

in posizione di massima apertura secondo la norma UNI 11443

.

> Valvola di ritegno a molla ispezionabile

.

> Valvola di drenaggio automatica.

Componente a contatto con acqua, da installare in luogo protetto dal gelo.

Versione FLANGIAT

A

Misure

DN65

DN80

DN100

Codice

GM180UVE GM180VVE GM180WV

E

Art

.

UNITÀ SLAVE

Completa di:

> Attacco di rete in ottone fi

lettato maschio

.

> Attacchi di immissione DN70 con girello femmina dotate di valvole di sezionamento automatiche,

solo per gruppi 3″ e 4

″

.

> Tappi di protezione in polipropilene.

> Valvola limitatrice di pressione tarata 12 bar.

> Valvola di drenaggio automatico.

Componente da installare all’esterno in prossimità degli accessi carrai per un facile intervento

dell’autopompa VV.F., costituito da 1, 2 o 3 attacchi DN70 in funzione del dimensionamento della rete.

UNITÀ SLAVE - DN7

0

3 ATTACCHI

3 ATTACCHI

Misure

1 attacco DN70

2 attacchi DN70

3 attacchi DN70

2 ½″

GM181LVE

-

-

3″

GM181MVE

GM182MVE

-

GM182NVE

4″

GM181NVE

GM182NVE

GM189NVE

GM189NVE

ESEMPIO APPLICATIV

O

EVITA OPERE D

I

COIBENTAZION

E

Il tratto esterno della tubazione rimane

vuoto grazie al drenaggio automatico!

UNITA’ SLAVE

UNITA’ MASTER

60
