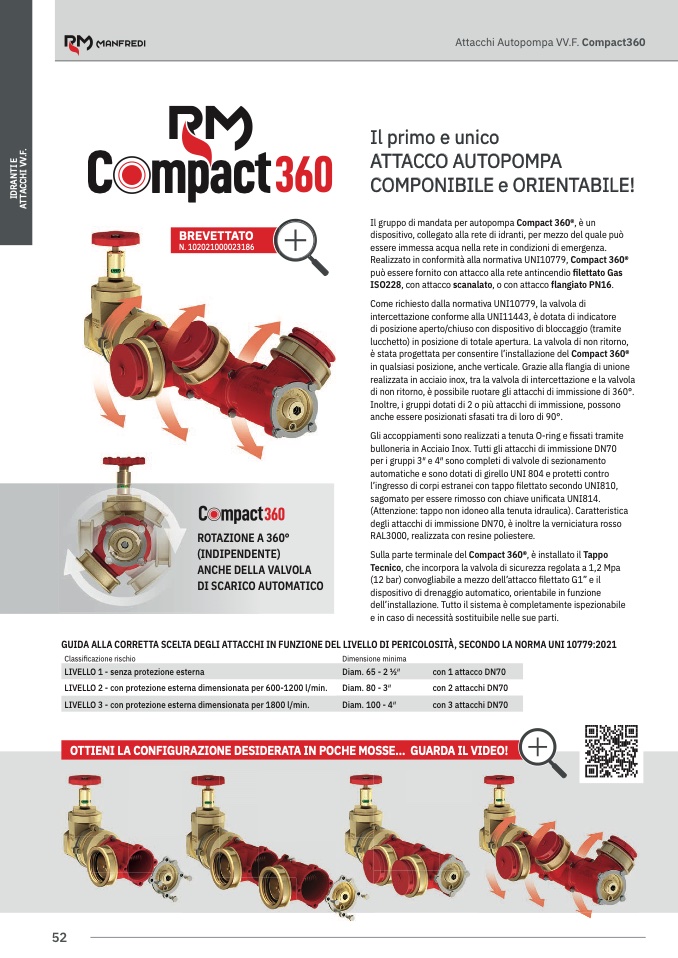

Attacchi Autopompa VV.F. Compact360

I

D

R

A

N

T

I

E

A

T

T

A

C

C

H

I

V

V

.

F

.

C mpac

t

Il primo e unic

o

ATTACCO AUTOPOMP

A

COMPONIBILE e ORIENTABILE

!

BREVETTAT

O

N. 10202100002318

6

Il gruppo di mandata per autopompa Compact 360®, è u

n

dispositivo, collegato alla rete di idranti, per mezzo del quale può

essere immessa acqua nella rete in condizioni di emergenza

.

Realizzato in conformità alla normativa UNI10779, Compact 360

®

può essere fornito con attacco alla rete antincendio fi lettato Ga

s

ISO228, con attacco scanalato, o con attacco flangiato PN16.

Come richiesto dalla normativa UNI10779, la valvola di

intercettazione conforme alla UNI11443, è dotata di indicator

e

di posizione aperto/chiuso con dispositivo di bloccaggio (tramite

lucchetto) in posizione di totale apertura. La valvola di non ritorno,

è stata progettata per consentire l’installazione del Compact 360

®

in qualsiasi posizione, anche verticale. Grazie alla flangia di unione

realizzata in acciaio inox, tra la valvola di intercettazione e la valvola

di non ritorno, è possibile ruotare gli attacchi di immissione di 360°

.

Inoltre, i gruppi dotati di 2 o più attacchi di immissione, posson

o

anche essere posizionati sfasati tra di loro di 90°.

Gli accoppiamenti sono realizzati a tenuta O-ring e fi

ssati tramite

bulloneria in Acciaio Inox. Tutti gli attacchi di immissione DN7

0

per i gruppi 3″ e 4″ sono completi di valvole di sezionament

o

automatiche e sono dotati di girello UNI 804 e protetti contro

l’ingresso di corpi estranei con tappo fi lettato secondo UNI810

,

sagomato per essere rimosso con chiave uni

fi cata UNI814.

(Attenzione: tappo non idoneo alla tenuta idraulica). Caratteristica

degli attacchi di immissione DN70, è inoltre la verniciatura ross

o

RAL3000, realizzata con resine poliestere.

Sulla parte terminale del Compact 360®, è installato il Tappo

Tecnico, che incorpora la valvola di sicurezza regolata a 1,2 Mpa

(12 bar) convogliabile a mezzo dell’attacco fi lettato G1” e i

l

dispositivo di drenaggio automatico, orientabile in funzione

dell’installazione. Tutto il sistema è completamente ispezionabile

e in caso di necessità sostituibile nelle sue parti.

GUIDA ALLA CORRETTA SCELTA DEGLI ATTACCHI IN FUNZIONE DEL LIVELLO DI PERICOLOSITÀ, SECONDO LA NORMA UNI 10779:202

1

Classi

fi

cazione rischio

Dimensione minim

a

LIVELLO 1 - senza protezione esterna

Diam. 65 - 2 ½″

LIVELLO 2 - con protezione esterna dimensionata per 600-1200 l/min.

Diam. 80 - 3″

LIVELLO 3 - con protezione esterna dimensionata per 1800 l/min.

Diam. 100 - 4″

con 1 attacco DN70

con 2 attacchi DN7

0

con 3 attacchi DN7

0

ROTAZIONE A 360

°

(INDIPENDENTE)

ANCHE DELLA VALVOL

A

DI SCARICO AUTOMATICO

OTTIENI LA CONFIGURAZIONE DESIDERATA IN POCHE MOSSE...

GUARDA IL VIDEO!
