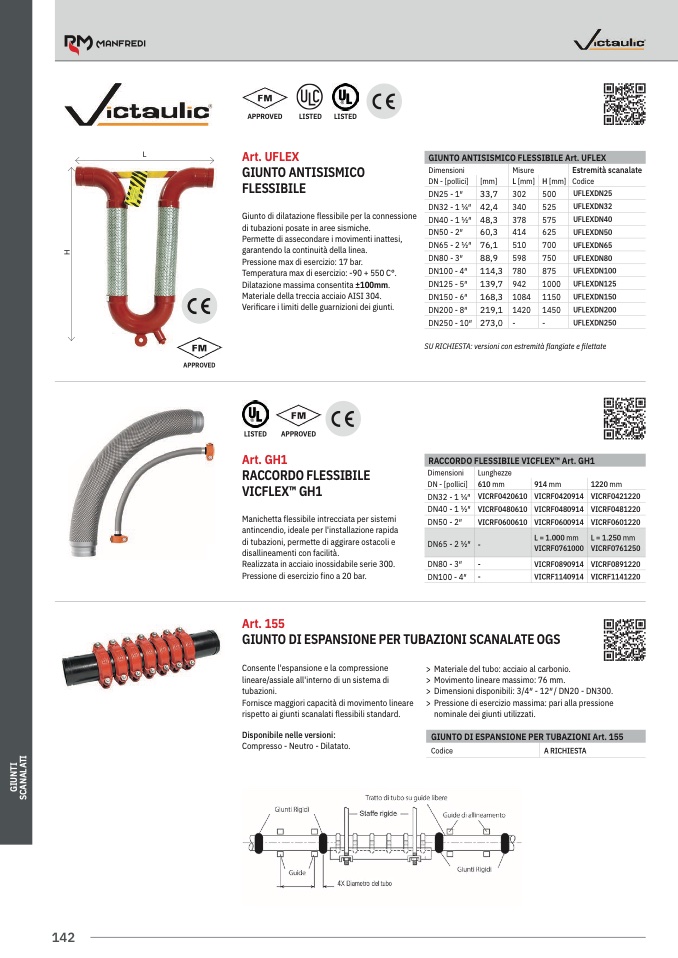

Art. UFLE

X

GIUNTO ANTISISMIC

O

FLESSIBIL

E

Giunto di dilatazione flessibile per la connession

e

di tubazioni posate in aree sismiche

.

Permette di assecondare i movimenti inattesi

,

garantendo la continuità della linea

.

Pressione max di esercizio: 17 bar.

Temperatura max di esercizio: -90 + 550 C°

.

Dilatazione massima consentita ±100mm.

Materiale della treccia acciaio AISI 304.

Verifi

care i limiti delle guarnizioni dei giunti

.

GIUNTO ANTISISMICO FLESSIBILE Art. UFLE

X

Dimensioni

Misure

Estremità scanalat

e

DN - [pollici] [mm]

L [mm] H [mm] Codic

e

DN25 - 1″

33,7 302

500

UFLEXDN25

DN32 - 1 ¼″ 42,4 340

525

UFLEXDN32

DN40 - 1 ½″ 48,3 378

575

UFLEXDN40

DN50 - 2″

60,3 414

625

UFLEXDN50

DN65 - 2 ½″ 76,1 510

700

UFLEXDN65

DN80 - 3″

88,9 598

750

UFLEXDN80

DN100 - 4″ 114,3 780

875

UFLEXDN100

DN125 - 5″ 139,7 942

1000 UFLEXDN125

DN150 - 6″ 168,3 1084 1150 UFLEXDN150

DN200 - 8″ 219,1 1420 1450 UFLEXDN200

DN250 - 10″ 273,0-

-

UFLEXDN250

SU RICHIESTA: versioni con estremità flangiate e fi

lettat

e

LISTE

D

APPROVE

D

Art. GH

1

RACCORDO FLESSIBIL

E

VICFLEX™ GH

1

RACCORDO FLESSIBILE VICFLEX™ Art. GH1

Manichetta flessibile intrecciata per sistem

i

antincendio, ideale per l'installazione rapid

a

di tubazioni, permette di aggirare ostacoli

e

disallineamenti con facilità

.

Realizzata in acciaio inossidabile serie 300

.

Pressione di esercizio fino a 20 bar.

Dimensioni Lunghezz

e

DN - [pollici] 610 mm

914 mm

1220 m

m

DN32 - 1 ¼″ VICRF0420610 VICRF0420914 VICRF0421220

DN40 - 1 ½″ VICRF0480610 VICRF0480914 VICRF0481220

DN50 - 2″

VICRF0600610 VICRF0600914 VICRF0601220

DN65 - 2 ½″

-

L = 1.000 m

m

VICRF076100

0

L = 1.250 m

m

VICRF076125

0

DN80 - 3″

-

VICRF0890914 VICRF0891220

DN100 - 4″ -

VICRF1140914 VICRF1141220

Art. 155

GIUNTO DI ESPANSIONE PER TUBAZIONI SCANALATE OG

S

Consente l'espansione e la compression

e

lineare/assiale all'interno di un sistema d

i

tubazioni

.

Fornisce maggiori capacità di movimento linear

e

rispetto ai giunti scanalati flessibili standard.

Disponibile nelle versioni:

Compresso - Neutro - Dilatato

.

> Materiale del tubo: acciaio al carbonio.

> Movimento lineare massimo: 76 mm.

> Dimensioni disponibili: 3/4″ - 12″/ DN20 - DN300

.

> Pressione di esercizio massima: pari alla pressione

nominale dei giunti utilizzati

.

GIUNTO DI ESPANSIONE PER TUBAZIONI Art. 155

Codice

A RICHIESTA
