PIATTI DOCCIA

SISTEMA COMPLETO NEXSYS SBN / INSTALLAZIONE

40

SISTEMA COMPLETO NEXSYS SBN / INSTALLAZIONE

41

SISTEMA COMPLETO NEXSYS SBN

INSTALLAZIONE

SISTEMA COMPLETO NEXSYS SBN

INSTALLAZIONE

1

2

3

(3)

4

5

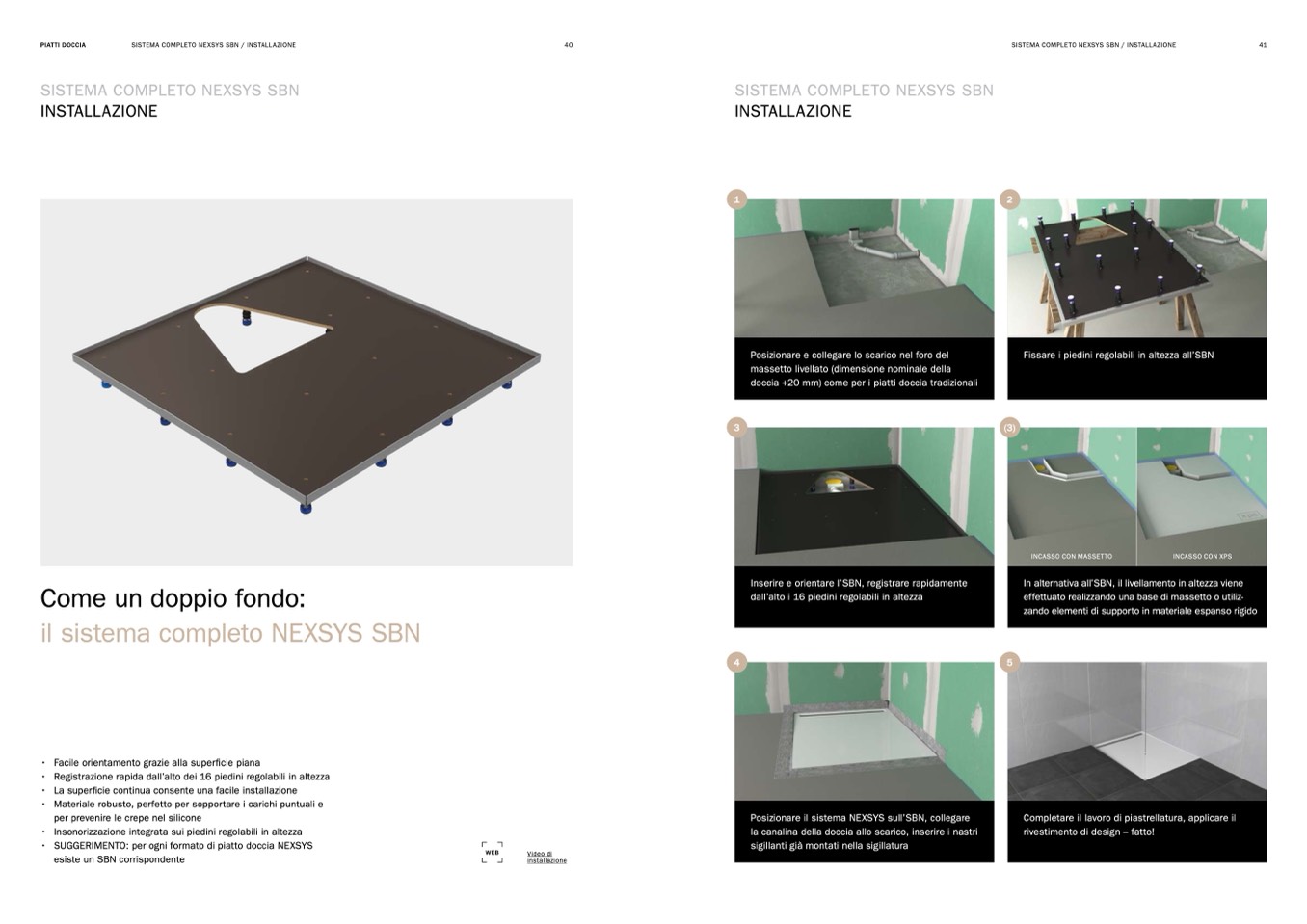

Posizionare e collegare lo scarico nel foro del

massetto livellato (dimensione nominale della

doccia +20 mm) come per i piatti doccia tradizionali

Come un doppio fondo:

il sistema completo NEXSYS SBN

• Facile orientamento grazie alla superficie piana

• Registrazione rapida dall’alto dei 16 piedini regolabili in altezza

• La superficie continua consente una facile installazione

• Materiale robusto, perfetto per sopportare i carichi puntuali e

per prevenire le crepe nel silicone

• Insonorizzazione integrata sui piedini regolabili in altezza

• SUGGERIMENTO: per ogni formato di piatto doccia NEXSYS

WEB

Video di

installazione

Inserire e orientare l’SBN, registrare rapidamente

dall’alto i 16 piedini regolabili in altezza

INCASSO CON MASSETTO

INCASSO CON XPS

esiste un SBN corrispondente

Posizionare il sistema NEXSYS sull’SBN, collegare

la canalina della doccia allo scarico, inserire i nastri

sigillanti già montati nella sigillatura

Fissare i piedini regolabili in altezza all’SBN

In alternativa all’SBN, il livellamento in altezza viene

effettuato realizzando una base di massetto o utiliz-

zando elementi di supporto in materiale espanso rigido

Completare il lavoro di piastrellatura, applicare il

rivestimento di design – fatto!
