PIATTI DOCCIA

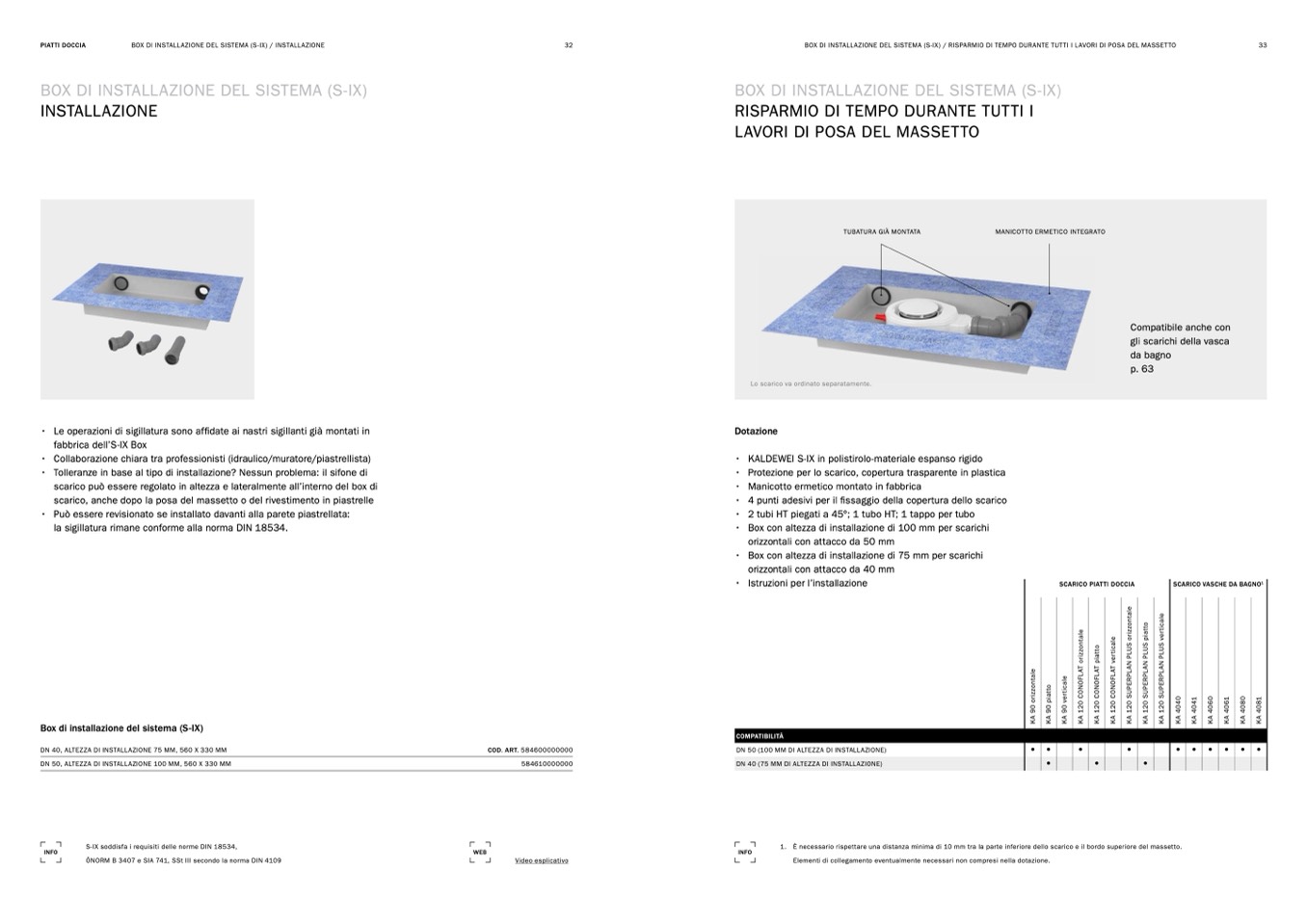

BOX DI INSTALLAZIONE DEL SISTEMA (S-IX) / INSTALLAZIONE
32
BOX DI INSTALLAZIONE DEL SISTEMA (S-IX) / RISPARMIO DI TEMPO DURANTE TUTTI I LAVORI DI POSA DEL MASSETTO
33
BOX DI INSTALLAZIONE DEL SISTEMA (S-IX)
INSTALLAZIONE
BOX DI INSTALLAZIONE DEL SISTEMA (S-IX)
• Le operazioni di sigillatura sono affidate ai nastri sigillanti già montati in
fabbrica dell’S-IX Box
• Collaborazione chiara tra professionisti (idraulico/muratore/piastrellista)
• Tolleranze in base al tipo di installazione? Nessun problema: il sifone di
scarico può essere regolato in altezza e lateralmente all’interno del box di
scarico, anche dopo la posa del massetto o del rivestimento in piastrelle
• Può essere revisionato se installato davanti alla parete piastrellata:
la sigillatura rimane conforme alla norma DIN 18534.
Dotazione
• KALDEWEI S-IX in polistirolo-materiale espanso rigido
• Protezione per lo scarico, copertura trasparente in plastica
• Manicotto ermetico montato in fabbrica
• 4 punti adesivi per il fissaggio della copertura dello scarico
• 2 tubi HT piegati a 45°; 1 tubo HT; 1 tappo per tubo
• Box con altezza di installazione di 100 mm per scarichi
orizzontali con attacco da 50 mm
• Box con altezza di installazione di 75 mm per scarichi
orizzontali con attacco da 40 mm
• Istruzioni per l’installazione
Box di installazione del sistema (S-IX)
DN 40, ALTEZZA DI INSTALLAZIONE 75 MM, 560 X 330 MM
DN 50, ALTEZZA DI INSTALLAZIONE 100 MM, 560 X 330 MM
COD. ART. 584600000000
584610000000
Video esplicativo
DN 50 (100 MM DI ALTEZZA DI INSTALLAZIONE)
INFO
S-IX soddisfa i requisiti delle norme DIN 18534,
ÖNORM B 3407 e SIA 741, SSt III secondo la norma DIN 4109
WEB
INFO
1. È necessario rispettare una distanza minima di 10 mm tra la parte inferiore dello scarico e il bordo superiore del massetto.
Elementi di collegamento eventualmente necessari non compresi nella dotazione.
RISPARMIO DI TEMPO DURANTE TUTTI I
LAVORI DI POSA DEL MASSETTO
SCARICO PIATTI DOCCIA
SCARICO VASCHE DA BAGNO
1
TUBATURA GIÀ MONTATA
MANICOTTO ERMETICO INTEGRATO
Lo scarico va ordinato separatamente.
Compatibile anche con
gli scarichi della vasca
da bagno
p. 63
K
A
9
0
o
r
i
z
z
o
n
t
a
l
e
K
A
9
0
p
i
a
t
t
o
K
A
9
0
v
e
r
t
i
c
a
l
e
K
A
1
2
0
C
O
N
O
F
L
A
T
o
r
i
z
z
o
n
t
a
l
e
K
A
1
2
0
C
O
N
O
F
L
A
T
p
i
a
t
t
o
K
A
1
2
0
C
O
N
O
F
L
A
T
v
e
r
t
i
c
a
l
e
K
A
1
2
0
S
U
P
E
R
P
L
A
N
P
L
U
S
o
r
i
z
z
o
n
t
a
l
e
K
A
1
2
0
S
U
P
E
R
P
L
A
N
P
L
U
S
p
i
a
t
t
o
K
A
1
2
0
S
U
P
E
R
P
L
A
N
P
L
U
S
v
e
r
t
i
c
a
l
e
K
A
4
0
4
0
K
A
4
0
4
1
K
A
4
0
6
0
K
A
4
0
6
1
K
A
4
0
8
0
K
A
4
0
8
1
COMPATIBILITÀ
DN 40 (75 MM DI ALTEZZA DI INSTALLAZIONE)
