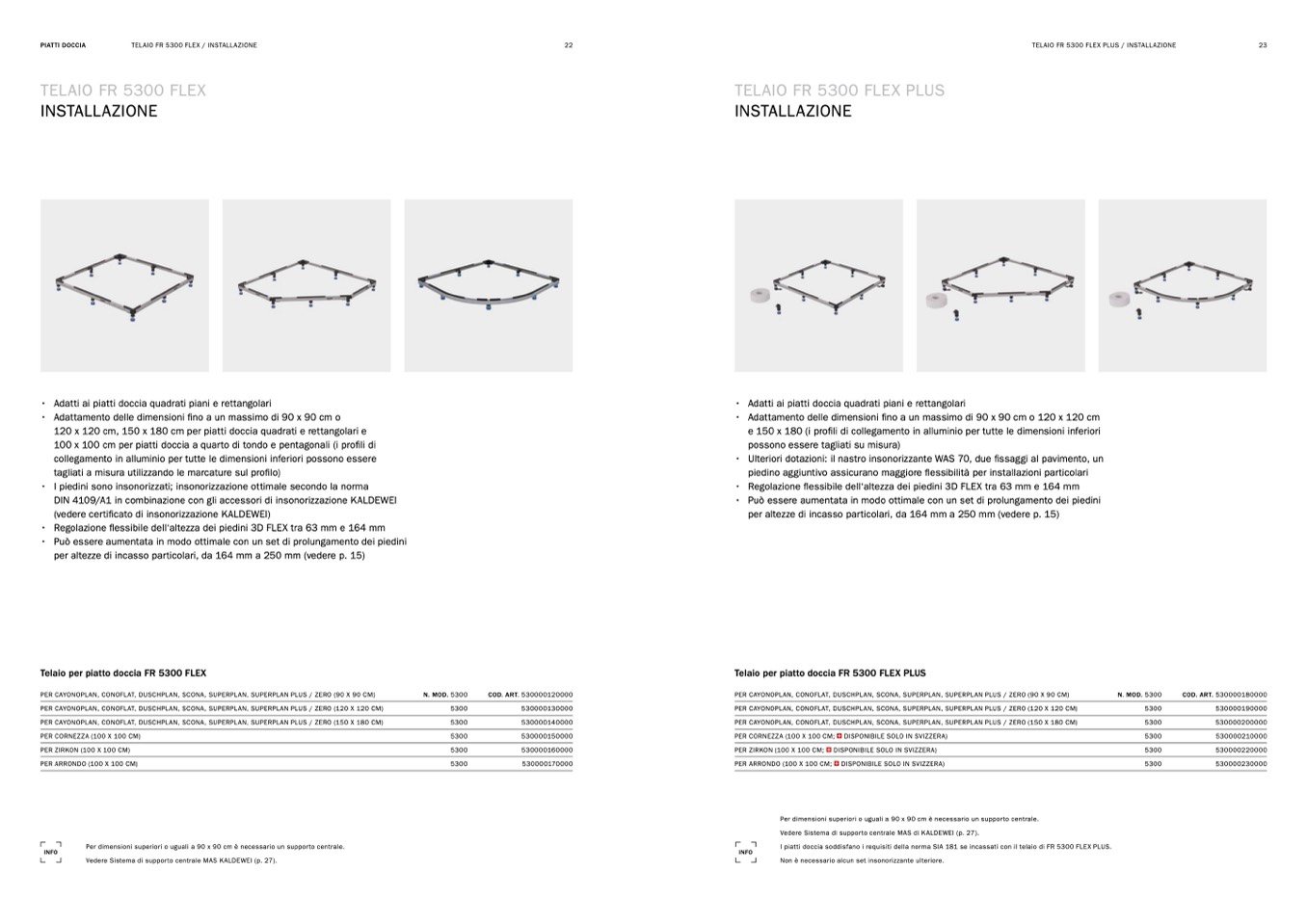

TELAIO FR 5300 FLEX

INSTALLAZIONE

• Adatti ai piatti doccia quadrati piani e rettangolari

• Adattamento delle dimensioni fino a un massimo di 90 x 90 cm o

120 x 120 cm, 150 x 180 cm per piatti doccia quadrati e rettangolari e

100 x 100 cm per piatti doccia a quarto di tondo e pentagonali (i profili di

collegamento in alluminio per tutte le dimensioni inferiori possono essere

tagliati a misura utilizzando le marcature sul profilo)

• I piedini sono insonorizzati; insonorizzazione ottimale secondo la norma

DIN 4109/A1 in combinazione con gli accessori di insonorizzazione KALDEWEI

(vedere certificato di insonorizzazione KALDEWEI)

• Regolazione flessibile dell‘altezza dei piedini 3D FLEX tra 63 mm e 164 mm

• Può essere aumentata in modo ottimale con un set di prolungamento dei piedini

per altezze di incasso particolari, da 164 mm a 250 mm (vedere p. 15)

TELAIO FR 5300 FLEX PLUS

INSTALLAZIONE

• Adatti ai piatti doccia quadrati piani e rettangolari

• Adattamento delle dimensioni fino a un massimo di 90 x 90 cm o 120 x 120 cm

e 150 x 180 (i profili di collegamento in alluminio per tutte le dimensioni inferiori

possono essere tagliati su misura)

• Ulteriori dotazioni: il nastro insonorizzante WAS 70, due fissaggi al pavimento, un

piedino aggiuntivo assicurano maggiore flessibilità per installazioni particolari

• Regolazione flessibile dell‘altezza dei piedini 3D FLEX tra 63 mm e 164 mm

• Può essere aumentata in modo ottimale con un set di prolungamento dei piedini

per altezze di incasso particolari, da 164 mm a 250 mm (vedere p. 15)

Telaio per piatto doccia FR 5300 FLEX

PER CAYONOPLAN, CONOFLAT, DUSCHPLAN, SCONA,

PER CAYONOPLAN, CONOFLAT, DUSCHPLAN, SCONA,

PER CAYONOPLAN, CONOFLAT, DUSCHPLAN, SCONA,

PER CORNEZZA (100 X 100 CM)

PER ZIRKON (100 X 100 CM)

PER ARRONDO (100 X 100 CM)

INFO

SUPERPLAN, SUPERPLAN PLUS / ZERO (90 X 90 CM)

SUPERPLAN, SUPERPLAN PLUS / ZERO (120 X 120 CM)

SUPERPLAN, SUPERPLAN PLUS / ZERO (150 X 180 CM)

N. MOD. 5300

5300

5300

5300

5300

5300

COD. ART. 530000120000

530000130000

530000140000

530000150000

530000160000

530000170000

Telaio per piatto doccia FR 5300 FLEX PLUS

PER CAYONOPLAN, CONOFLAT, DUSCHPLAN, SCONA, SUPERPLAN, SUPERPLAN PLUS / ZERO (90 X 90 CM)

PER CAYONOPLAN, CONOFLAT, DUSCHPLAN, SCONA, SUPERPLAN, SUPERPLAN PLUS / ZERO (120 X 120 CM)

PER CAYONOPLAN, CONOFLAT, DUSCHPLAN, SCONA, SUPERPLAN, SUPERPLAN PLUS / ZERO (150 X 180 CM)

PER CORNEZZA (100 X 100 CM; DISPONIBILE SOLO IN SVIZZERA)

PER ZIRKON (100 X 100 CM; DISPONIBILE SOLO IN SVIZZERA)

PER ARRONDO (100 X 100 CM; DISPONIBILE SOLO IN SVIZZERA)

N. MOD. 5300

5300

5300

5300

5300

5300

COD. ART. 530000180000

530000190000

530000200000

530000210000

530000220000

530000230000

Per dimensioni superiori o uguali a 90

Vedere Sistema di supporto centrale MAS KALDEWEI (p. 27).

INFO

x 90 cm è necessario un supporto centrale.

Per dimensioni superiori o uguali a 90 x 90 cm è necessario un supporto centrale.

Vedere Sistema di supporto centrale MAS di KALDEWEI (p. 27).

I piatti doccia soddisfano i requisiti della norma SIA 181 se incassati con il telaio di FR 5300 FLEX PLUS.

Non è necessario alcun set insonorizzante ulteriore.
