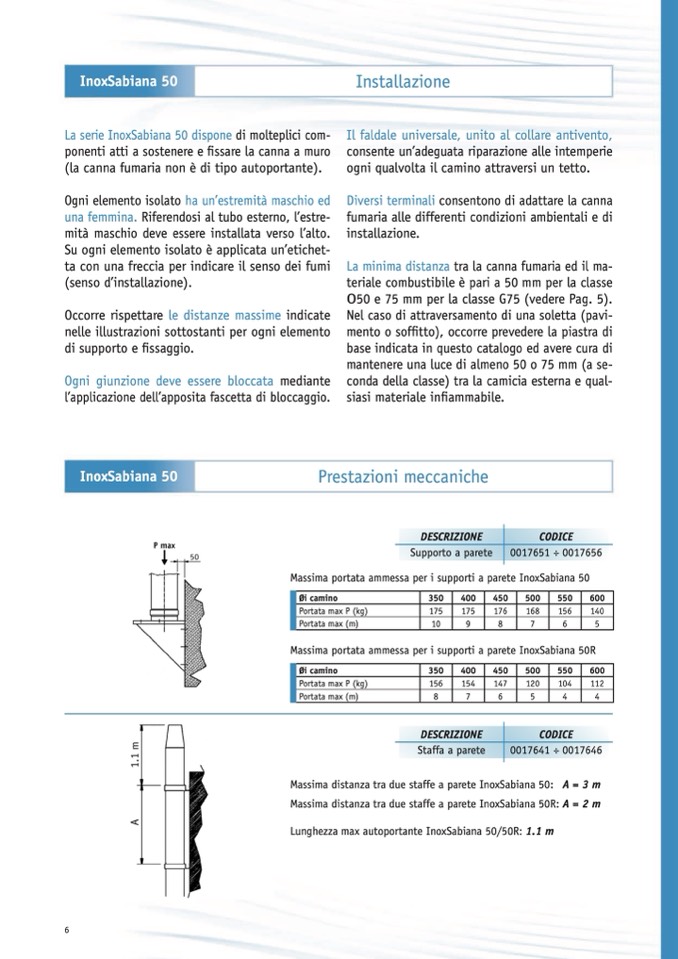

InoxSabiana 50
Installazione
La serie InoxSabiana 50 dispone di molteplici com-
ponenti atti a sostenere e fissare la canna a muro
(la canna fumaria non è di tipo autoportante).
Ogni elemento isolato ha un’estremità maschio ed
una femmina. Riferendosi al tubo esterno, l’estre-
mità maschio deve essere installata verso l’alto.
Su ogni elemento isolato è applicata un’etichet-
ta con una freccia per indicare il senso dei fumi
(senso d’installazione).
Occorre rispettare le distanze massime indicate
nelle illustrazioni sottostanti per ogni elemento
di supporto e fissaggio.
Ogni giunzione deve essere bloccata mediante
l’applicazione dell’apposita fascetta di bloccaggio.
Il faldale universale, unito al collare antivento,
consente un’adeguata riparazione alle intemperie
ogni qualvolta il camino attraversi un tetto.
Diversi terminali consentono di adattare la canna
fumaria alle differenti condizioni ambientali e di
installazione.
La minima distanza tra la canna fumaria ed il ma-
teriale combustibile è pari a 50 mm per la classe
O50 e 75 mm per la classe G75 (vedere Pag. 5).
Nel caso di attraversamento di una soletta (pavi-
mento o soffitto), occorre prevedere la piastra di
base indicata in questo catalogo ed avere cura di
mantenere una luce di almeno 50 o 75 mm (a se-
conda della classe) tra la camicia esterna e qual-
siasi materiale infiammabile.
InoxSabiana 50
Prestazioni meccaniche
DESCRIZIONE
CODICE
Supporto a parete
0017651 ÷ 0017656
Massima portata ammessa per i supporti a parete InoxSabiana 50
Massima portata ammessa per i supporti a parete InoxSabiana 50R
DESCRIZIONE
CODICE
Staffa a parete
0017641 ÷ 0017646
Massima distanza tra due staffe a parete InoxSabiana 50: A = 3 m
Massima distanza tra due staffe a parete InoxSabiana 50R: A = 2 m
Lunghezza max autoportante InoxSabiana 50/50R: 1.1 m
Øi camino
350
400
450
500
550
600
Portata max P (kg)
175
175
176
168
156
140
Portata max (m)
10
9
8
7
6
5
Øi camino
350
400
450
500
550
600
Portata max P (kg)
156
154
147
120
104
112
Portata max (m)
8
7
6
5
4
4
