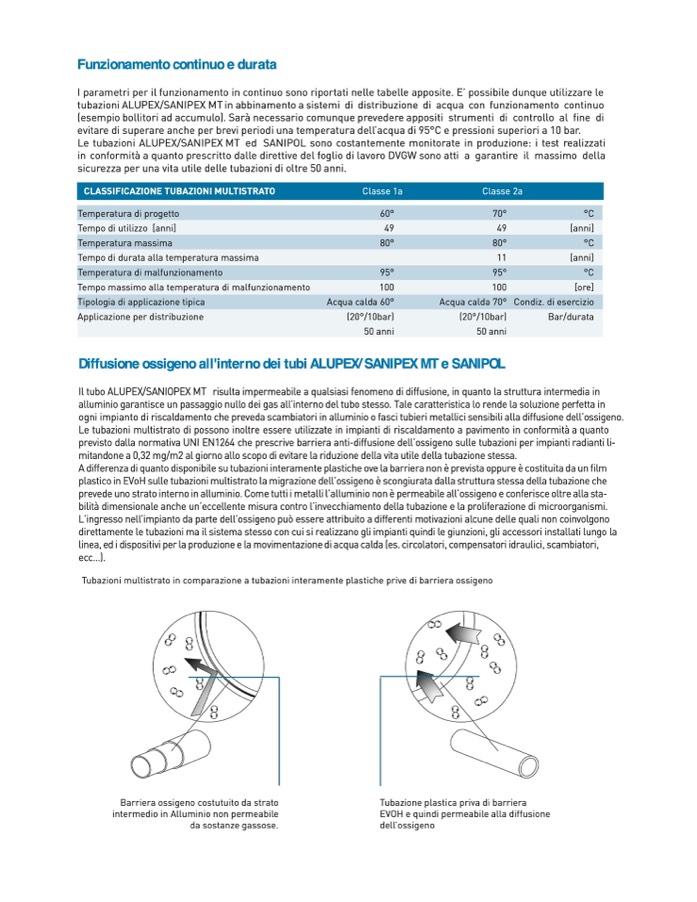

Funzionamento continuo e durata
I parametri per il funzionamento in continuo sono riportati nelle tabelle apposite. E’ possibile dunque utilizzare le
tubazioni ALUPEX�SANIPEX MT in abbinamento a sistemi di distribuzione di acqua con funzionamento continuo
(esempio bollitori ad accumulo). Sarà necessario comunque prevedere appositi strumenti di controllo al fine di
evitare di superare anche per brevi periodi una temperatura dell’acqua di 95°C e pressioni superiori a 10 bar.
Le tubazioni ALUPEX�SANIPEX MT ed SANIPOL sono costantemente monitorate in produzione: i test realizzati
in conformità a quanto prescritto dalle direttive del foglio di lavoro DVGW sono atti a garantire il massimo della
sicurezza per una vita utile delle tubazioni di oltre 50 anni.
CLASSIFICAZIONE TUBAZIONI MULTISTRATO
Classe 1a
Classe 2a
Temperatura di progetto
60°
70°
°C
Tempo di utilizzo [anni]
49
49
[anni]
Temperatura massima
80°
80°
°C
Tempo di durata alla temperatura massima
11
[anni]
Temperatura di malfunzionamento
95°
95°
°C
Tempo massimo alla temperatura di malfunzionamento
100
100
[ore]
Tipologia di applicazione tipica
Acqua calda 60°
Acqua calda 70° Condiz. di esercizio
Applicazione per distribuzione
(20°/10bar)
(20°/10bar)
Bar/durata
50 anni
50 anni
Diffusione ossigeno all'interno dei tubi ALUPEX/SANIPEX MT e SANIPOL
IltuboALUPEX�SANIOPEXMT risultaimpermeabileaqualsiasifenomenodidiffusione,inquantolastrutturaintermediain
alluminio garantisce un passaggio nullo dei gas all’interno del tubo stesso. Tale caratteristica lo rende la soluzione perfetta in
ogni impianto di riscaldamento che preveda scambiatori in alluminio o fasci tubieri metallici sensibili alla diffusione dell’ossigeno.
Le tubazioni multistrato di possono inoltre essere utilizzate in impianti di riscaldamento a pavimento in conformità a quanto
previsto dalla normativa UNI EN1264 che prescrive barriera anti-diffusione dell’ossigeno sulle tubazioni per impianti radianti li
-
mitandone a 0,32 mg/m2 al giorno allo scopo di evitare la riduzione della vita utile della tubazione stessa.
A differenza di quanto disponibile su tubazioni interamente plastiche ove la barriera non è prevista oppure è costituita da un film
plastico in EVoH sulle tubazioni multistrato la migrazione dell’ossigeno è scongiurata dalla struttura stessa della tubazione che
prevede uno strato interno in alluminio. Come tutti i metalli l’alluminio non è permeabile all’ossigeno e conferisce oltre alla sta-
bilità dimensionale anche un’eccellente misura contro l’invecchiamento della tubazione e la proliferazione di microorganismi.
L’ingresso nell’impianto da parte dell’ossigeno può essere attribuito a differenti motivazioni alcune delle quali non coinvolgono
direttamente le tubazioni ma il sistema stesso con cui si realizzano gli impianti quindi le giunzioni, gli accessori installati lungo la
linea, ed i dispositivi per la produzione e la movimentazione di acqua calda (es. circolatori, compensatori idraulici, scambiatori,
ecc...).
Tubazioni multistrato in comparazione a tubazioni interamente plastiche prive di barriera ossigeno
Barriera ossigeno costutuito da strato
intermedio in Alluminio non permeabile
da sostanze gassose.
Tubazione plastica priva di barriera
EVOH e quindi permeabile alla diffusione
dell’ossigeno
