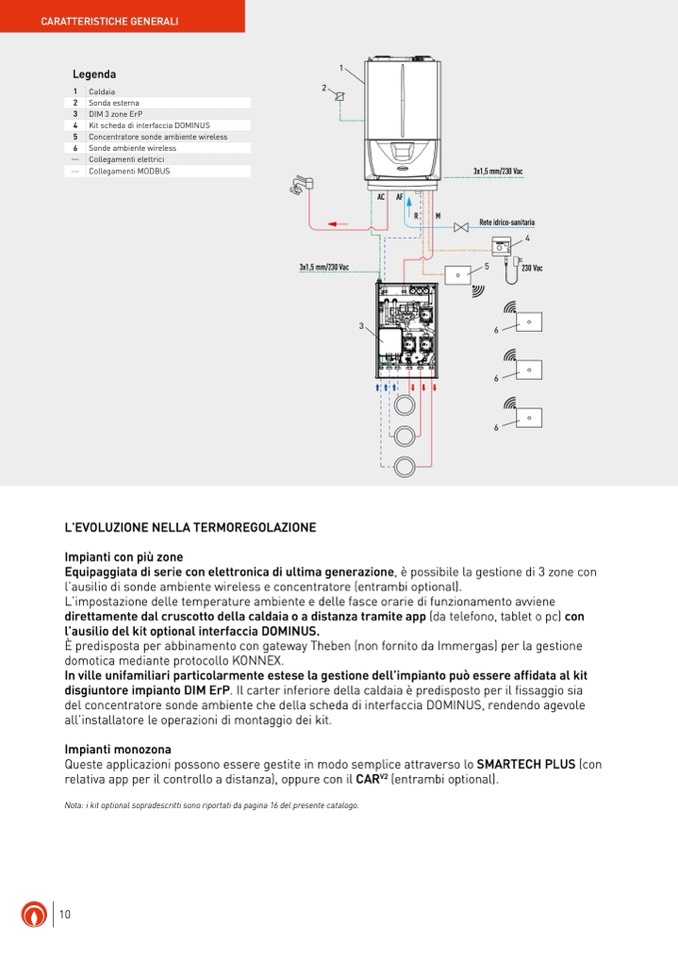

CARATTERISTICHE GENERALI

Legenda

1 Caldaia

1

2

2

Sonda esterna

3

DIM 3 zone ErP

4

Kit scheda di interfaccia DOMINUS

5

Concentratore sonde ambiente wireless

6

Sonde ambiente wireless

Collegamenti elettrici

Collegamenti MODBUS

AC

AF

3x1,5 mm/230 Vac

Rete idrico-sanitaria

R

M

3x1,5 mm/230 Vac

5

4

230 Vac

3

6

6

6

L’EVOLUZIONE NELLA TERMOREGOLAZIONE

Impianti con più zone

Equipaggiata di serie con elettronica di ultima generazione,

è possibile la gestione di 3 zone con

l’ausilio di sonde ambiente wireless e concentratore (entrambi optional).

L’impostazione delle temperature ambiente e delle fasce orarie di funzionamento avviene

direttamente dal cruscotto della caldaia o a distanza tramite app (da telefono, tablet o pc) con

l’ausilio del kit optional interfaccia DOMINUS.

È predisposta per abbinamento con gateway Theben (non fornito da Immergas) per la gestione

domotica mediante protocollo KONNEX.

In ville unifamiliari particolarmente estese la gestione dell’impianto può essere affidata al kit

disgiuntore impianto DIM ErP. Il carter inferiore della caldaia è predisposto per il fissaggio sia

del concentratore sonde ambiente che della scheda di interfaccia DOMINUS, rendendo agevole

all’installatore le operazioni di montaggio dei kit.

Impianti monozona

Queste applicazioni possono essere gestite in modo semplice attraverso lo SMARTECH PLUS (con

relativa app per il controllo a distanza), oppure con il CAR

V2

(entrambi optional).

Nota: i kit optional sopradescritti sono riportati da pagina 16 del presente catalogo.

10
