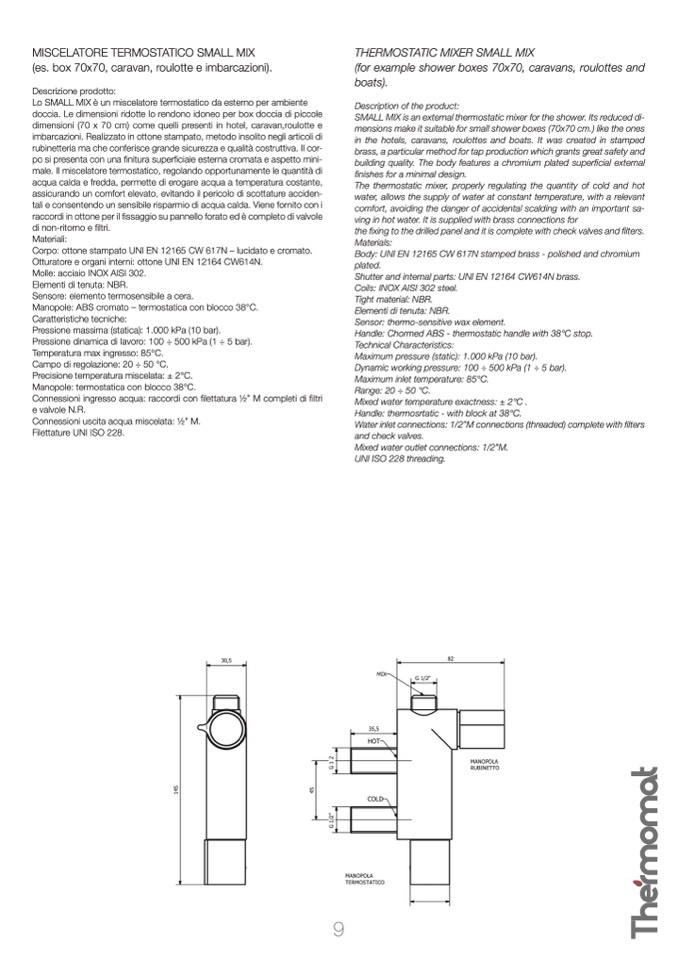

MISCELATORE TERMOSTATICO SMALL MIX

(es. box 70x70, caravan, roulotte e imbarcazioni).

Descrizione prodotto:

Lo SMALL MIX è un miscelatore termostatico da esterno per ambiente

doccia. Le dimensioni ridotte lo rendono idoneo per box doccia di piccole

dimensioni (70 x 70 cm) come quelli presenti in hotel, caravan,roulotte e

imbarcazioni. Realizzato in ottone stampato, metodo insolito negli articoli di

rubinetteria ma che conferisce grande sicurezza e qualità costruttiva. Il cor-

po si presenta con una finitura superficiale esterna cromata e aspetto mini-

male. Il miscelatore termostatico, regolando opportunamente le quantità di

acqua calda e fredda, permette di erogare acqua a temperatura costante,

assicurando un comfort elevato, evitando il pericolo di scottature acciden-

tali e consentendo un sensibile risparmio di acqua calda. Viene fornito con i

raccordi in ottone per il

fissaggio su pannello forato ed è completo di valvole

di non-ritorno e filtri.

Materiali:

Corpo: ottone stampato UNI EN 12165 CW 617N – lucidato e cromato.

Otturatore e organi interni: ottone UNI EN 12164 CW614N.

Molle: acciaio INOX AISI 302.

Elementi di tenuta: NBR.

Sensore: elemento termosensibile a cera.

Manopole: ABS cromato – termostatica con blocco 38°C.

Caratteristiche tecniche:

Pressione massima (statica): 1.000 kPa (10 bar).

Pressione dinamica di lavoro: 100 ÷ 500 kPa (1 ÷ 5 bar).

Temperatura max ingresso: 85°C.

Campo di regolazione: 20 ÷ 50 °C.

Precisione temperatura miscelata: ± 2°C.

Manopole: termostatica con blocco 38°C.

Connessioni ingresso acqua: raccordi con filettatura 1⁄2” M completi di filtri

e valvole N.R.

Connessioni uscita acqua miscelata: 1⁄2” M.

Filettature UNI ISO 228.

THERMOSTATIC MIXER SMALL MIX

(for example shower boxes 70x70, caravans, roulottes and

boats).

Description of the product:

SMALL MIX is an external thermostatic mixer for the shower. Its reduced di-

mensions make it suitable for small shower boxes (70x70 cm.) like the ones

in the hotels, caravans, roulottes and boats. It was created in stamped

brass, a particular method for tap production which grants great safety and

building quality. The body features a chromium plated superficial external

finishes for a minimal design.

The thermostatic mixer, properly regulating the quantity of cold and hot

water, allows the supply of water at constant temperature, with a relevant

comfort, avoiding the danger of accidental scalding with an important sa-

ving in hot water. It is supplied with brass connections for

the fixing to the drilled panel and it is complete with check valves and filters.

Materials:

Body: UNI EN 12165 CW 617N stamped brass - polished and chromium

plated.

Shutter and internal parts: UNI EN 12164 CW614N brass.

Coils: INOX AISI 302 steel.

Tight material: NBR.

Elementi di tenuta: NBR.

Sensor: thermo-sensitive wax element.

Handle: Chormed ABS - thermostatic handle with 38°C stop.

Technical Characteristics:

Maximum pressure (static): 1.000 kPa (10 bar).

Dynamic working pressure: 100 ÷ 500 kPa (1 ÷ 5 bar).

Maximum inlet temperature: 85°C.

Range: 20 ÷ 50 °C.

Mixed water temperature exactness: ± 2°C .

Handle: thermosrtatic - with block at 38°C.

Water inlet connections: 1/2”M connections (threaded) complete with filters

and check valves.

Mixed water outlet connections: 1/2”M.

UNI ISO 228 threading.

30,5

82

MIX

35,5

COLD

MANOPOLA

TERMOSTATICO

MANOPOLA

RUBINETTO

HOT

9

G 1/2"

G

1

/

2

"

G

1

2

1

4

5

4

5
