COMPONENTI

COMPONENTS

DEVIATORE A TIRANTE

UP-DOWN DIVERTER

1/2" G uscita

doccetta

1/2" G

ingresso

Spessore

massimo

pannello mm 5

1/2" G uscita

vasca

Ø 40

Ø 36

65

44

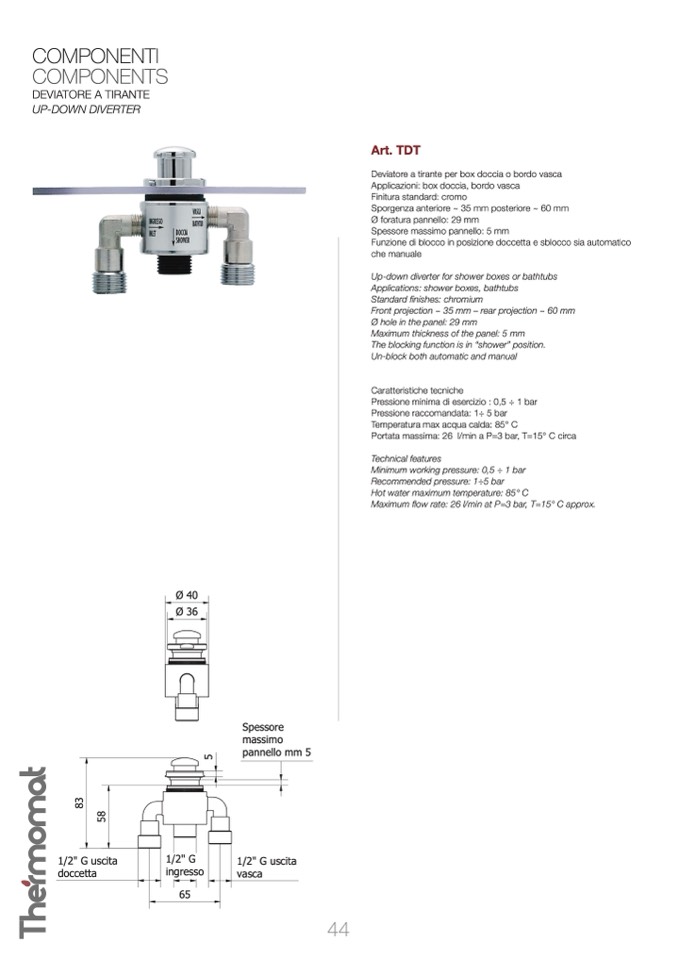

Art. TDT

Deviatore a tirante per box doccia o bordo vasca

Applicazioni: box doccia, bordo vasca

Finitura standard: cromo

Sporgenza anteriore ~ 35 mm posteriore ~ 60 mm

Ø foratura pannello: 29 mm

Spessore massimo pannello: 5 mm

Funzione di blocco in posizione doccetta e sblocco sia automatico

che manuale

Up-down diverter for shower boxes or bathtubs

Applications: shower boxes, bathtubs

Standard finishes: chromium

Front projection ~ 35 mm – rear projection ~ 60 mm

Ø hole in the panel: 29 mm

Maximum thickness of the panel: 5 mm

The blocking function is in “shower” position.

Un-block both automatic and manual

Caratteristiche tecniche

Pressione minima di esercizio : 0,5 ÷ 1 bar

Pressione raccomandata: 1÷ 5 bar

Temperatura max acqua calda: 85° C

Portata massima: 26 l/min a P=3 bar, T=15° C circa

Technical features

Minimum working pressure: 0,5 ÷ 1 bar

Recommended pressure: 1÷5 bar

Hot water maximum temperature: 85° C

Maximum flow rate: 26 l/min at P=3 bar, T=15° C approx.
