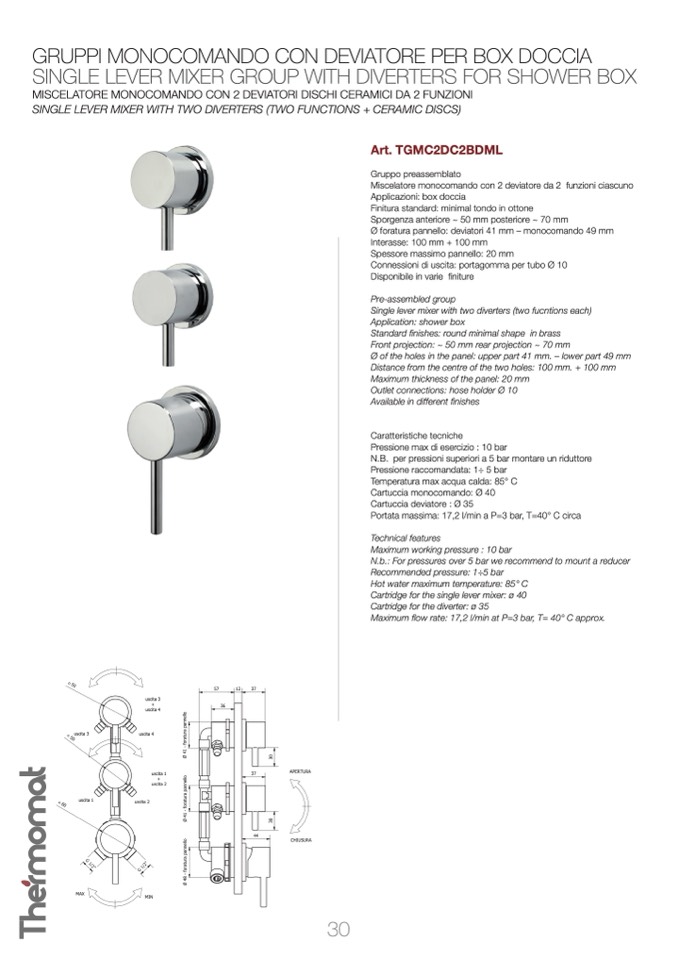

GRUPPI MONOCOMANDO CON DEVIATORE PER BOX DOCCIA
SINGLE LEVER MIXER GROUP WITH DIVERTERS FOR SHOWER BOX
MISCELATORE MONOCOMANDO CON 2 DEVIATORI DISCHI CERAMICI DA 2 FUNZIONI
SINGLE LEVER MIXER WITH TWO DIVERTERS (TWO FUNCTIONS + CERAMIC DISCS)
n
5
0
uscita 3
uscita 1
uscita 3
+
uscita 4
uscita 4
57
12
37
36
37
44
n
5
0
n
6
0
G
1
/
2
"
G
1
/
2
"
Ø
4
8
-
f
o
r
a
t
u
r
a
p
a
n
n
e
l
l
o
Ø
4
1
-
f
o
r
a
t
u
r
a
p
a
n
n
e
l
l
o
Ø
4
1
-
f
o
r
a
t
u
r
a
p
a
n
n
e
l
l
o
3
0
3
0
MAX
MIN
uscita 1
+
uscita 2
uscita 2
APERTURA
CHIUSURA
30
Art. TGMC2DC2BDML
Gruppo preassemblato
Miscelatore monocomando con 2 deviatore da 2 funzioni ciascuno
Applicazioni: box doccia
Finitura standard: minimal tondo in ottone
Sporgenza anteriore ~ 50 mm posteriore ~ 70 mm
Ø foratura pannello: deviatori 41 mm – monocomando 49 mm
Interasse: 100 mm + 100 mm
Spessore massimo pannello: 20 mm
Connessioni di uscita: portagomma per tubo Ø 10
Disponibile in varie finiture
Pre-assembled group
Single lever mixer with two diverters (two fucntions each)
Application: shower box
Standard finishes: round minimal shape in brass
Front projection: ~ 50 mm rear projection ~ 70 mm
Ø of the holes in the panel: upper part 41 mm. – lower part 49 mm
Distance from the centre of the two holes: 100 mm. + 100 mm
Maximum thickness of the panel: 20 mm
Outlet connections: hose holder Ø 10
Available in different finishes
Caratteristiche tecniche
Pressione max di esercizio : 10 bar
N.B. per pressioni superiori a 5 bar montare un riduttore
Pressione raccomandata: 1÷ 5 bar
Temperatura max acqua calda: 85° C
Cartuccia monocomando: Ø 40
Cartuccia deviatore : Ø 35
Portata massima: 17,2 l/min a P=3 bar, T=40° C circa
Technical features
Maximum working pressure : 10 bar
N.b.: For pressures over 5 bar we recommend to mount a reducer
Recommended pressure: 1÷5 bar
Hot water maximum temperature: 85° C
Cartridge for the single lever mixer: ø 40
Cartridge for the diverter: ø 35
Maximum flow rate: 17,2 l/min at P=3 bar, T= 40° C approx.
