Vasi

di protezione

e d’espansione

Negli impianti solari a circolazione forzata

deve esser installato un vaso d’espansione

che sia in grado di contenere sia le dilatazioni

del fluido dovute all’aumento di temperatura,

sia l’eventuale vapore che potrebbe formarsi

nel circuito.

Questo al fine di regolarizzare il valore di

pressione e di garantire il funzionamento in

sicurezza del circuito anche in condizioni di

stagnazione, evitando quindi fuoriuscite del

fluido termovettore.

• Vasi di protezione (sempre raccomandati)

disponibili con capacità di 5 - 12 - 18 litri

• Vasi d’espansione solare disponibili con

capacità di 18 - 25 - 35 - 50 - 80 - 100 litri

Gruppi idraulici

I gruppi idraulici solari garantiscono le porta-

te necessarie per il funzionamento ottimale

dei collettori e del sistema solare.

Preassemblati e testati singolarmente assicu-

rano installazioni semplici e rapide e un’otti-

ma affidabilità del sistema.

Modelli disponibili:

• Gruppo idraulico solare con portata da 6 e

22 l/min

• Gruppo idraulico solare monocolonna con

portata da 6 l/min

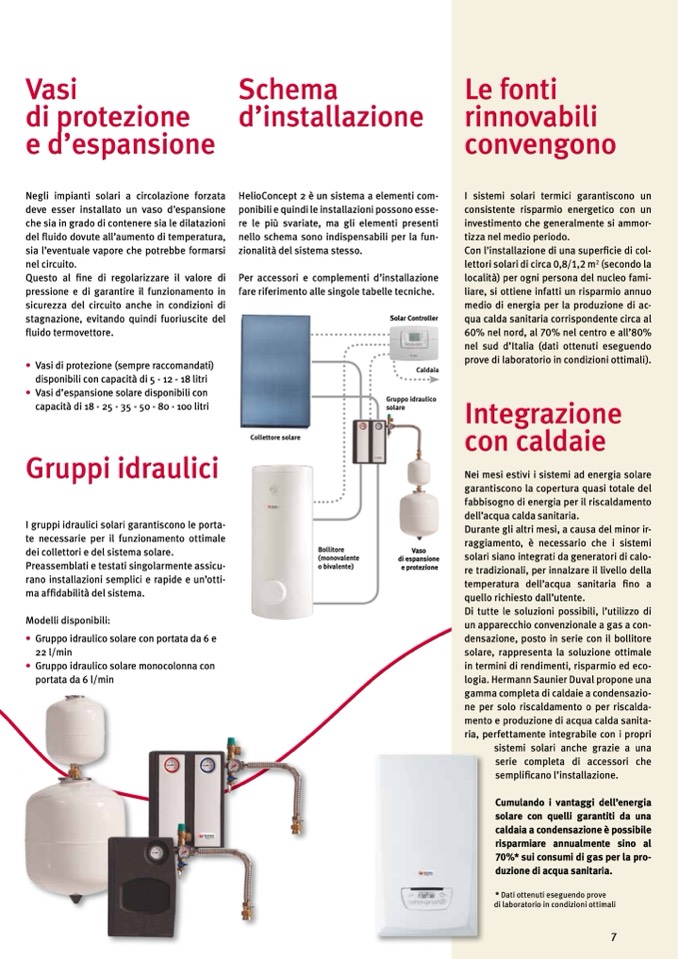

Schema

d’installazione

HelioConcept 2 è un sistema a elementi com-

ponibili e quindi le installazioni possono esse-

re le più svariate, ma gli elementi presenti

nello schema sono indispensabili per la fun-

zionalità del sistema stesso.

Per accessori e complementi d’installazione

fare riferimento alle singole tabelle tecniche.

Solar Controller

Vaso

di espansione

e protezione

Le fonti

rinnovabili

convengono

I sistemi solari termici garantiscono un

consistente risparmio energetico con un

investimento che generalmente si ammor-

tizza nel medio periodo.

Con l’installazione di una superficie di col-

lettori solari di circa 0,8/1,2 m

2

(secondo la

località) per ogni persona del nucleo fami-

liare, si ottiene infatti un risparmio annuo

medio di energia per la produzione di ac-

qua calda sanitaria corrispondente circa al

60% nel nord, al 70% nel centro e all’80%

nel sud d’Italia (dati ottenuti eseguendo

prove di laboratorio in condizioni ottimali).

Integrazione

con caldaie

Nei mesi estivi i sistemi ad energia solare

garantiscono la copertura quasi totale del

fabbisogno di energia per il riscaldamento

dell’acqua calda sanitaria.

Durante gli altri mesi, a causa del minor ir-

raggiamento, è necessario che i sistemi

solari siano integrati da generatori di calo-

re tradizionali, per innalzare il livello della

temperatura dell’acqua sanitaria fino a

quello richiesto dall’utente.

Di tutte le soluzioni possibili, l’utilizzo di

un apparecchio convenzionale a gas a con-

densazione, posto in serie con il bollitore

solare, rappresenta la soluzione ottimale

in termini di rendimenti, risparmio ed eco-

logia. Hermann Saunier Duval propone una

gamma completa di caldaie a condensazio-

ne per solo riscaldamento o per riscalda-

mento e produzione di acqua calda sanita-

ria, perfettamente integrabile con i propri

sistemi solari anche grazie a una

serie completa di accessori che

semplificano l’installazione.

Cumulando i vantaggi dell’energia

solare con quelli garantiti da una

caldaia a condensazione è possibile

risparmiare annualmente sino al

70%* sui consumi di gas per la pro-

duzione di acqua sanitaria.

* Dati ottenuti eseguendo prove

di laboratorio in condizioni ottimali
