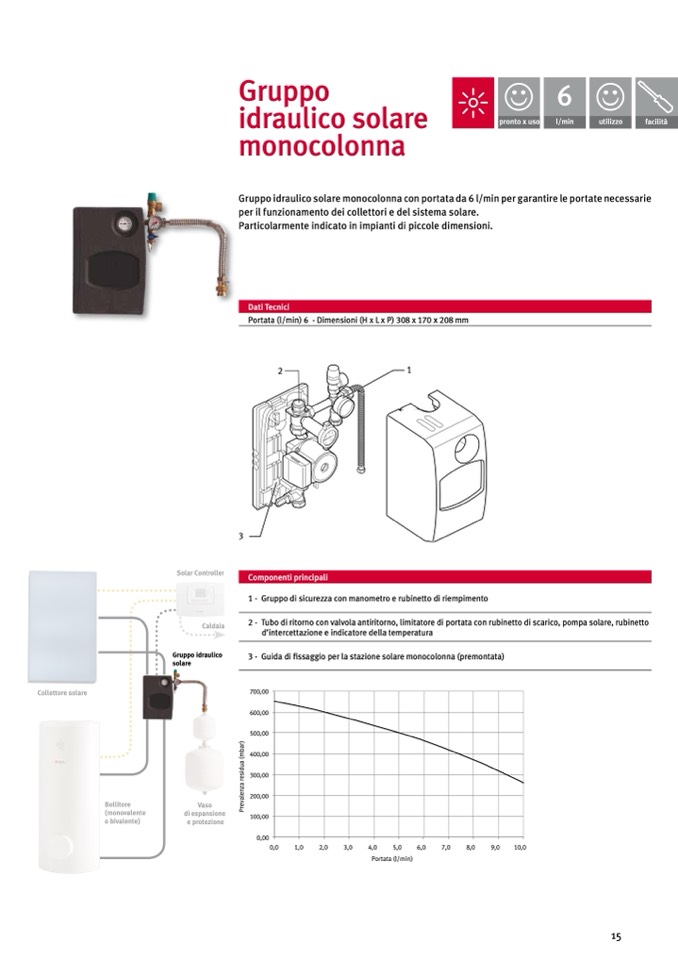

Gruppo
idraulico solare
monocolonna
Gruppo idraulico solare monocolonna con portata da 6 l/min per garantire le portate necessarie
per il funzionamento dei collettori e del sistema solare.
Particolarmente indicato in impianti di piccole dimensioni.
Dati Tecnici
Portata (l/min) 6 - Dimensioni (H x L x P) 308 x 170 x 208 mm
pronto x uso
6
l/min
utilizzo
facilità
2
1
Solar Controller
Caldaia
Gruppo idraulico
solare
Vaso
di espansione
e protezione
Componenti principali
1 - Gruppo di sicurezza con manometro e rubinetto di riempimento
2 - Tubo di ritorno con valvola antiritorno, limitatore di portata con rubinetto di scarico, pompa solare, rubinetto
d’intercettazione e indicatore della temperatura
3 - Guida di fissaggio per la stazione solare monocolonna (premontata)
3
Collettore solare
700,00
600,00
500,00
400,00
300,00
200,00
100,00
0,00
Bollitore
(monovalente
o bivalente)
0,0
1,0
2,0
3,0
4,0
5,0
6,0
7,0
8,0
9,0
10,0
Portata (l/min)
15
40
6
0
80
20
100
0
120
P
r
e
v
a
l
e
n
z
a
r
e
s
i
d
u
a
(
m
b
a
r
)
