Solar Controller

Caldaia

Gruppo idraulico

solare

Vaso

di espansione

e protezione

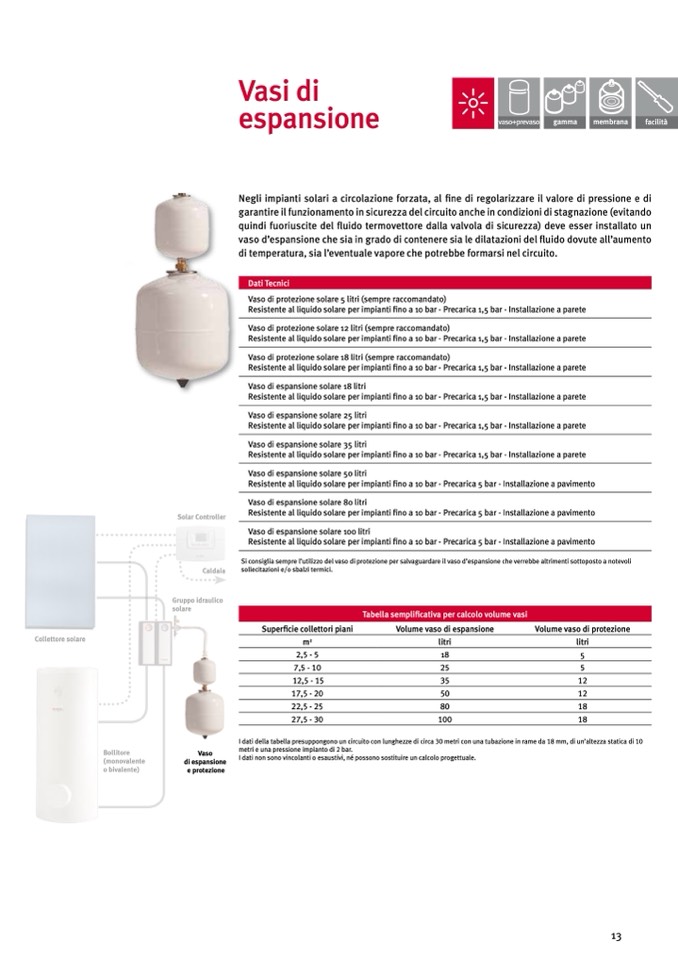

Vasi di

espansione

Negli impianti solari a circolazione forzata, al fine di regolarizzare il valore di pressione e di

garantire il funzionamento in sicurezza del circuito anche in condizioni di stagnazione (evitando

quindi fuoriuscite del fluido termovettore dalla valvola di sicurezza) deve esser installato un

vaso d’espansione che sia in grado di contenere sia le dilatazioni del fluido dovute all’aumento

di temperatura, sia l’eventuale vapore che potrebbe formarsi nel circuito.

Dati Tecnici

Vaso di protezione solare 5 litri (sempre raccomandato)

Resistente al liquido solare per impianti fino a 10 bar - Precarica 1,5 bar - Installazione a parete

Vaso di protezione solare 12 litri (sempre raccomandato)

Resistente al liquido solare per impianti fino a 10 bar - Precarica 1,5 bar - Installazione a parete

Vaso di protezione solare 18 litri (sempre raccomandato)

Resistente al liquido solare per impianti fino a 10 bar - Precarica 1,5 bar - Installazione a parete

Vaso di espansione solare 18 litri

Resistente al liquido solare per impianti fino a 10 bar - Precarica 1,5 bar - Installazione a parete

Vaso di espansione solare 25 litri

Resistente al liquido solare per impianti fino a 10 bar - Precarica 1,5 bar - Installazione a parete

Vaso di espansione solare 35 litri

Resistente al liquido solare per impianti fino a 10 bar - Precarica 1,5 bar - Installazione a parete

Vaso di espansione solare 50 litri

Resistente al liquido solare per impianti fino a 10 bar - Precarica 5 bar - Installazione a pavimento

Vaso di espansione solare 80 litri

Resistente al liquido solare per impianti fino a 10 bar - Precarica 5 bar - Installazione a pavimento

Vaso di espansione solare 100 litri

Resistente al liquido solare per impianti fino a 10 bar - Precarica 5 bar - Installazione a pavimento

Si consiglia sempre l’utilizzo del vaso di protezione per salvaguardare il vaso d’espansione che verrebbe altrimenti sottoposto a notevoli

sollecitazioni e/o sbalzi termici.

Collettore solare

Superficie collettori piani

m

2

2,5 - 5

7,5 - 10

12,5 - 15

17,5 - 20

22,5 - 25

27,5 - 30

Tabella semplificativa per calcolo volume vasi

Volume vaso di espansione

litri

18

25

35

50

80

100

Volume vaso di protezione

litri

5

5

12

12

18

18

gamma

membrana

facilità

Bollitore

(monovalente

o bivalente)

I dati della tabella presuppongono un circuito con lunghezze di circa 30 metri con una tubazione in rame da 18 mm, di un’altezza statica di 10

metri e una pressione impianto di 2 bar.

I dati non sono vincolanti o esaustivi, né possono sostituire un calcolo progettuale.
