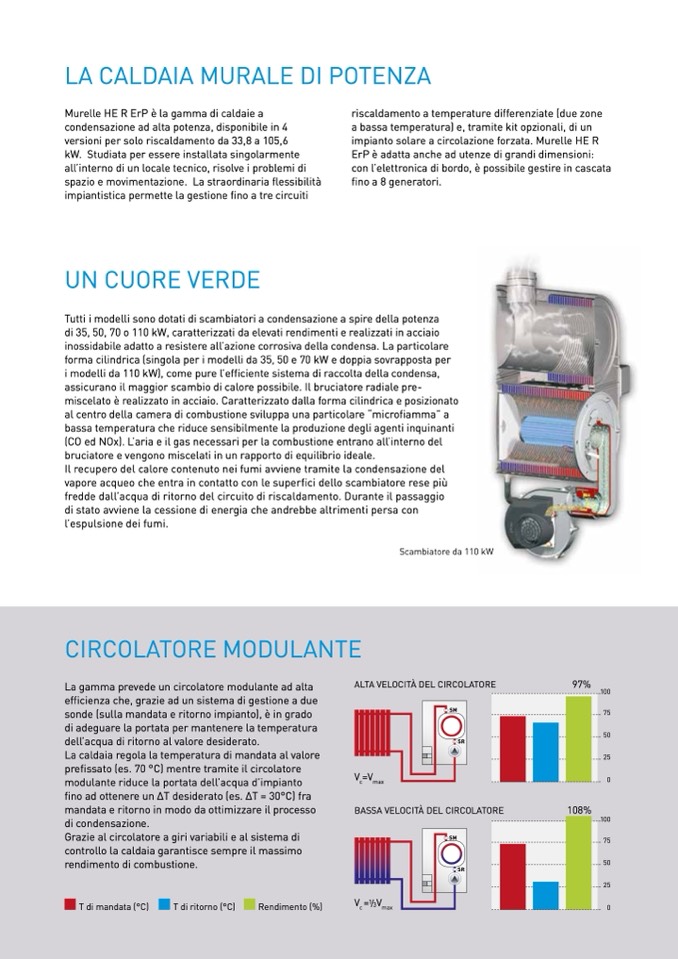

LA CALDAIA MURALE DI POTENZA
Murelle HE R ErP è la gamma di caldaie a
condensazione ad alta potenza, disponibile in 4
versioni per solo riscaldamento da 33,8 a 105,6
kW. Studiata per essere installata singolarmente
all’interno di un locale tecnico, risolve i problemi di
spazio e movimentazione. La straordinaria flessibilità
impiantistica permette la gestione fino a tre circuiti
UN CUORE VERDE
riscaldamento a temperature differenziate (due zone
a bassa temperatura) e, tramite kit opzionali, di un
impianto solare a circolazione forzata. Murelle HE R
ErP è adatta anche ad utenze di grandi dimensioni:
con l’elettronica di bordo, è possibile gestire in cascata
fino a 8 generatori.
Tutti i modelli sono dotati di scambiatori a condensazione a spire della potenza
di 35, 50, 70 o 110 kW, caratterizzati da elevati rendimenti e realizzati in acciaio
inossidabile adatto a resistere all’azione corrosiva della condensa. La particolare
forma cilindrica (singola per i modelli da 35, 50 e 70 kW e doppia sovrapposta per
i modelli da 110 kW), come pure l’efficiente sistema di raccolta della condensa,
assicurano il maggior scambio di calore possibile. Il bruciatore radiale pre-
miscelato è realizzato in acciaio. Caratterizzato dalla forma cilindrica e posizionato
al centro della camera di combustione sviluppa una particolare “microfiamma” a
bassa temperatura che riduce sensibilmente la produzione degli agenti inquinanti
(CO ed NOx). L’aria e il gas necessari per la combustione entrano all’interno del
bruciatore e vengono miscelati in un rapporto di equilibrio ideale.
Il recupero del calore contenuto nei fumi avviene tramite la condensazione del
vapore acqueo che entra in contatto con le superfici dello scambiatore rese più
fredde dall’acqua di ritorno del circuito di riscaldamento. Durante il passaggio
di stato avviene la cessione di energia che andrebbe altrimenti persa con
l’espulsione dei fumi.
CIRCOLATORE MODULANTE
La gamma prevede un circolatore modulante ad alta
efficienza che, grazie ad un sistema di gestione a due
sonde (sulla mandata e ritorno impianto), è in grado
di adeguare la portata per mantenere la temperatura
dell’acqua di ritorno al valore desiderato.
La caldaia regola la temperatura di mandata al valore
prefissato (es. 70 °C) mentre tramite il circolatore
modulante riduce la portata dell’acqua d’impianto
fino ad ottenere un ΔT desiderato (es. ΔT = 30°C) fra
mandata e ritorno in modo da ottimizzare il processo
di condensazione.
Grazie al circolatore a giri variabili e al sistema di
controllo la caldaia garantisce sempre il massimo
rendimento di combustione.
ALTA VELOCITà DEL CIRCOLATORE
V
c
=V
max
BASSA VELOCITà DEL CIRCOLATORE
V
c
=
1
/3V
max
97%
100
75
50
25
0
SM
SR
108%
100
75
50
25
0
SM
SR
T di mandata (°C)
T di ritorno (°C)
Rendimento (%)
