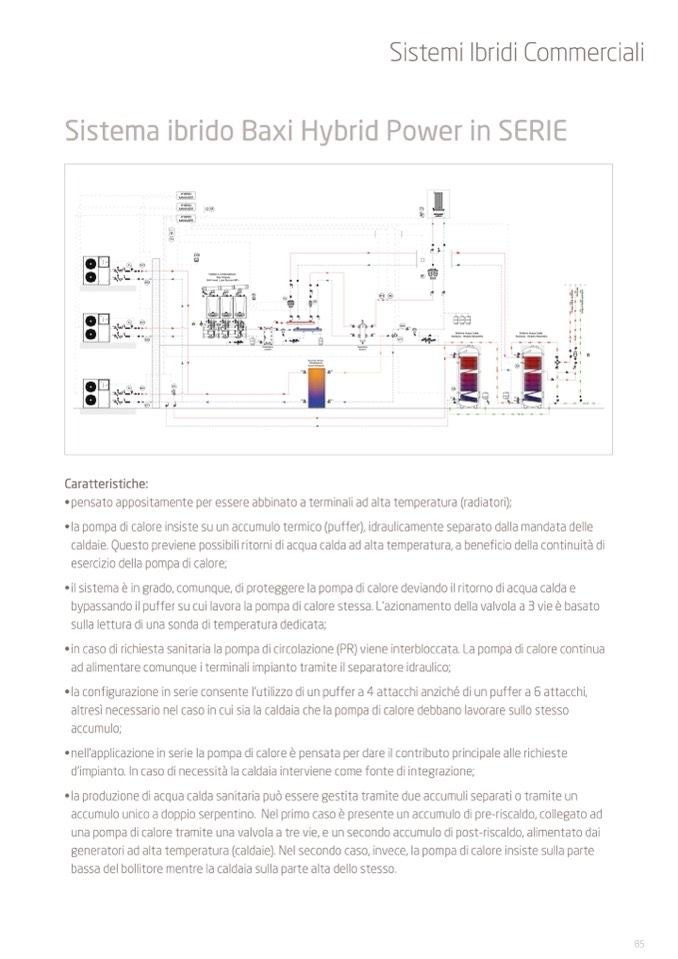

Sistema ibrido Baxi Hybrid Power in SERIE

FL

BY3

BZ3

FL

BY2

FL

B21

Caratteristiche:

Caldaia a condensazione

BAXI mod. Luna Duo-tec MP+

Alta Potenza

BZ2

B71

PR

Accumulo termico

Acqua Refrigerata

Riscaldamento

SS1

VP1

Sanitaria - Singolo Serpentino

Bollitore Acqua Calda

SB

Sanitaria - Singolo Serpentino

Bollitore Acqua Calda

SA

0/I

R1

VA

MANAGER

HYBRID

MANAGER

HYBRID

MANAGER

HYBRID

SE

T1

CRR

RC

B10

B4

a

i

r

o

c

r

a

i

r

o

l

a

s

a

s

a

t

i

i

c

i

a

t

i

n

R

n

a

d

a

d

l

a

c

d

e

r

f

a

u

q

c

a

u

q

A

c

A

Scambiatore

a piastre

Separatore

idraulico

PA

• pensato appositamente per essere abbinato a terminali ad alta temperatura (radiatori);

• la pompa di calore insiste su un accumulo termico (puffer), idraulicamente separato dalla mandata delle

caldaie. Questo previene possibili ritorni di acqua calda ad alta temperatura, a beneficio della continuità di

esercizio della pompa di calore;

• il sistema è in grado, comunque, di proteggere la pompa di calore deviando il ritorno di acqua calda e

bypassando il puffer su cui lavora la pompa di calore stessa. L’azionamento della valvola a 3 vie

è basato

sulla lettura di una sonda di temperatura dedicata;

• in caso di richiesta sanitaria la pompa di circolazione (PR) viene interbloccata. La pompa di calore continua

ad alimentare comunque i terminali impianto tramite il separatore idraulico;

• la configurazione in serie consente l’utilizzo di un puffer a 4 attacchi anziché di un puffer a 6 attacchi,

altresì necessario nel caso in cui sia la caldaia che la pompa di calore debbano lavorare sullo stesso

accumulo;

• nell’applicazione in serie la pompa di calore

è pensata per dare il contributo principale alle richieste

d’impianto. In caso di necessità la caldaia interviene come fonte di integrazione;

• la produzione di acqua calda sanitaria può essere gestita tramite due accumuli separati o tramite un

accumulo unico a doppio serpentino. Nel primo caso è presente un accumulo di pre-riscaldo, collegato ad

una pompa di calore tramite una valvola a tre vie, e un secondo accumulo di post-riscaldo, alimentato dai

generatori ad alta temperatura (caldaie). Nel secondo caso, invece, la pompa di calore insiste sulla parte

bassa del bollitore mentre la caldaia sulla parte alta dello stesso.
