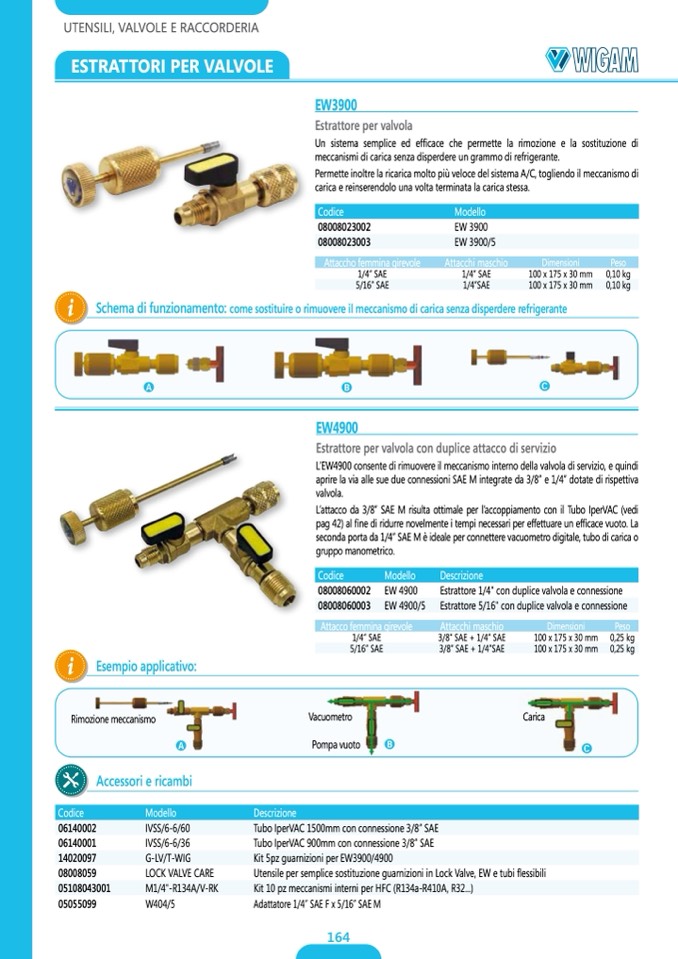

UTENSILI, VALVOLE E RACCORDERIA
ESTRATTORI PER VALVOLE
EW3900
Estrattore per valvola
Un sistema semplice ed efficace che permette la rimozione e la sostituzione di
meccanismi di carica senza disperdere un grammo di refrigerante.
Permette inoltre la ricarica molto pi
ù veloce del sistema A/C, togliendo il meccanismo di
carica e reinserendolo una volta terminata la carica stessa.
Codice
Modello
08008023002
EW 3900
08008023003
EW 3900/5
Attaccho femmina girevole
Attacchi maschio
Dimensioni
Peso
1/4” SAE
1/4” SAE
100 x 175 x 30 mm
0,10 kg
5/16” SAE
1/4”SAE
100 x 175 x 30 mm
0,10 kg
i
Schema di funzionamento: come sostituire o rimuovere il meccanismo di carica senza disperdere refrigerante
A
B
C
EW4900
Estrattore per valvola con duplice attacco di servizio
L’EW4900 consente di rimuovere il meccanismo interno della valvola di servizio, e quindi
aprire la via alle sue due connessioni SAE M integrate da 3/8” e 1/4” dotate di rispettiva
valvola.
L’attacco da 3/8” SAE M risulta ottimale per l’accoppiamento con il Tubo IperVAC (vedi
pag 42) al fine di ridurre novelmente i tempi necessari per effettuare un ef
ficace vuoto. La
seconda porta da 1/4” SAE M è ideale per connettere vacuometro digitale, tubo di carica o
gruppo manometrico.
Codice
Modello
Descrizione
08008060002
EW 4900
Estrattore 1/4" con duplice valvola e connessione
08008060003
EW 4900/5
Estrattore 5/16" con duplice valvola e connessione
Attacco femmina girevole
Attacchi maschio
Dimensioni
Peso
1/4” SAE
3/8” SAE + 1/4” SAE
100 x 175 x 30 mm
0,25 kg
5/16” SAE
3/8” SAE + 1/4”SAE
100 x 175 x 30 mm
0,25 kg
i
Rimozione meccanismo
Esempio applicativo:
A
Accessori e ricambi
Vacuometro
Pompa vuoto
B
Carica
C
Codice
Modello
Descrizione
06140002
IVSS/6-6/60
Tubo IperVAC 1500mm con connessione 3/8” SAE
06140001
IVSS/6-6/36
Tubo IperVAC 900mm con connessione 3/8” SAE
14020097
G-LV/T-WIG
Kit 5pz guarnizioni per EW3900/4900
08008059
LOCK VALVE CARE
Utensile per semplice sostituzione guarnizioni in Lock Valve, EW e tubi flessibili
05108043001
M1/4"-R134A/V-RK
Kit 10 pz meccanismi interni per HFC (R134a-R410A, R32...)
05055099
W404/5
Adattatore 1/4” SAE F x 5/16” SAE M
164
