cloud.bwt.it

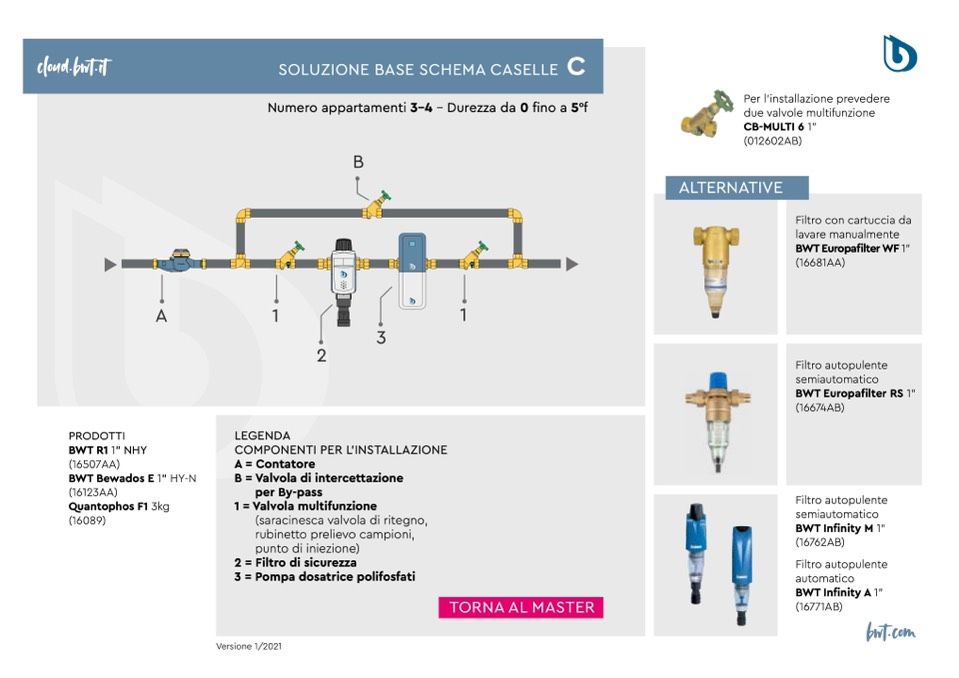

SOLUZIONE BASE SCHEMA CASELLE

C

Numero appartamenti 3-4 - Durezza da 0 fino a 5°f

B

PRODOTTI

BWT R1 1” NHY

(16507AA)

BWT Bewados E 1” HY-N

(16123AA)

Quantophos F1 3kg

(16089)

LEGENDA

COMPONENTI PER L’INSTALLAZIONE

A = Contatore

B = Valvola di intercettazione

per By-pass

1 = Valvola multifunzione

(saracinesca valvola di ritegno,

rubinetto prelievo campioni,

punto di iniezione)

2 = Filtro di sicurezza

3 = Pompa dosatrice polifosfati

A

1

1

Filtro con cartuccia da

lavare manualmente

BWT Europafilter WF 1”

(16681AA)

Filtro autopulente

semiautomatico

BWT Europafilter RS 1”

(16674AB)

Filtro autopulente

semiautomatico

BWT Infinity M 1”

(16762AB)

Filtro autopulente

automatico

BWT Infinity A 1”

(16771AB)

Versione 1/2021

3

2

TORNA AL MASTER

bwt.com

ALTERNATIVE

Per l’installazione prevedere

due valvole multifunzione

CB-MULTI 6 1”

(012602AB)
