cloud.bwt.it

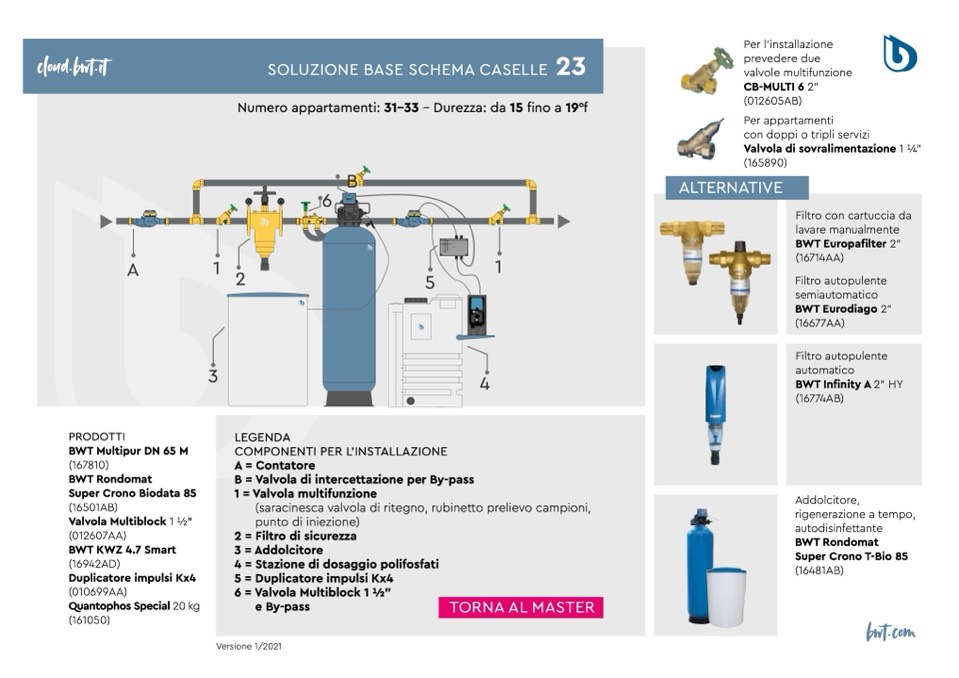

SOLUZIONE BASE SCHEMA CASELLE

23

Numero appartamenti: 31-33 - Durezza: da 15 fino a 19°f

Per l’installazione

prevedere due

valvole multifunzione

CB-MULTI 6 2”

(012605AB)

Per appartamenti

con doppi o tripli servizi

Valvola di sovralimentazione 1 1⁄4”

(165890)

A

1

3

2

5

IN 1

IN 2

4

1

Filtro con cartuccia da

lavare manualmente

BWT Europafilter 2”

(16714AA)

Filtro autopulente

semiautomatico

BWT Eurodiago 2”

(16677AA)

Filtro autopulente

automatico

BWT Infinity A 2” HY

(16774AB)

Addolcitore,

rigenerazione a tempo,

autodisinfettante

BWT Rondomat

Super Crono T-Bio 85

(16481AB)

PRODOTTI

BWT Multipur DN 65 M

(167810)

BWT Rondomat

Super Crono Biodata 85

(16501AB)

Valvola Multiblock 1 1⁄2”

(012607AA)

BWT KWZ 4.7 Smart

(16942AD)

Duplicatore impulsi Kx4

(010699AA)

Quantophos Special 20 kg

(161050)

LEGENDA

COMPONENTI PER L’INSTALLAZIONE

A = Contatore

B = Valvola di intercettazione per By-pass

1 = Valvola multifunzione

B

6

ALTERNATIVE

(saracinesca valvola di ritegno, rubinetto prelievo campioni,

punto di iniezione)

2 = Filtro di sicurezza

3 = Addolcitore

4 = Stazione di dosaggio polifosfati

5 = Duplicatore impulsi Kx4

6 = Valvola Multiblock 1 1⁄2”

e By-pass

TORNA AL MASTER

Versione 1/2021
