cloud.bwt.it

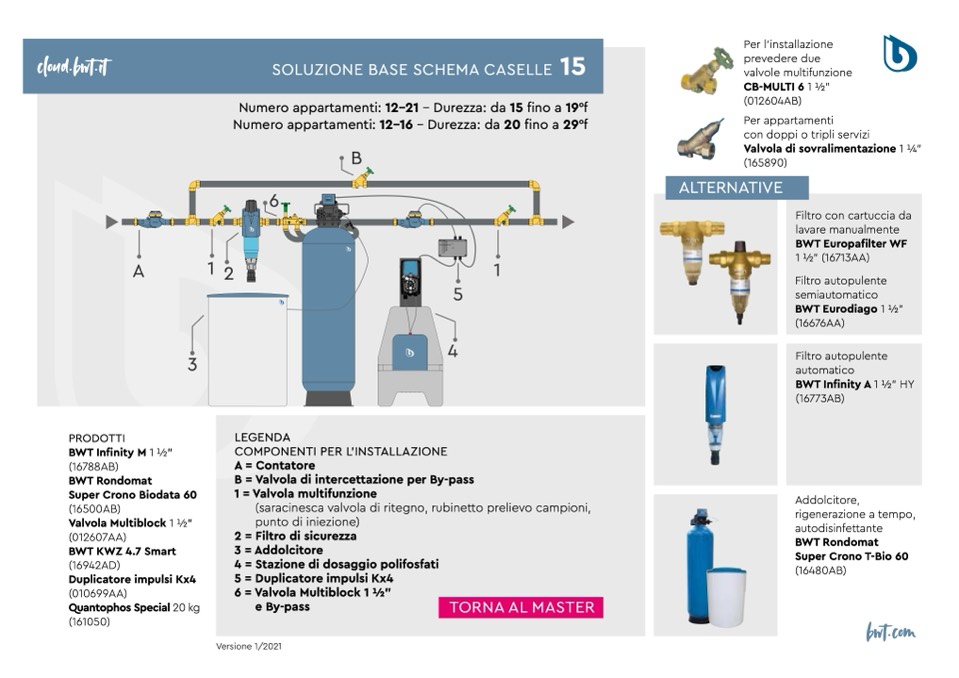

SOLUZIONE BASE SCHEMA CASELLE

15

Numero appartamenti: 12-21 - Durezza: da 15 fino a 19°f

Numero appartamenti: 12-16 - Durezza: da 20 fino a 29°f

B

6

IN1

IN2

A

1

2

1

5

Per l’installazione

prevedere due

valvole multifunzione

CB-MULTI 6 1 1⁄2”

(012604AB)

Per appartamenti

con doppi o tripli servizi

Valvola di sovralimentazione 1 1⁄4”

(165890)

PRODOTTI

BWT Infinity M 1 1⁄2”

(16788AB)

BWT Rondomat

Super Crono Biodata 60

(16500AB)

Valvola Multiblock 1 1⁄2”

(012607AA)

BWT KWZ 4.7 Smart

(16942AD)

Duplicatore impulsi Kx4

(010699AA)

Quantophos Special 20 kg

(161050)

punto di iniezione)

2 = Filtro di sicurezza

3 = Addolcitore

4 = Stazione di dosaggio polifosfati

5 = Duplicatore impulsi Kx4

6 = Valvola Multiblock 1 1⁄2”

e By-pass

TORNA AL MASTER

3

4

LEGENDA

COMPONENTI PER L’INSTALLAZIONE

A = Contatore

B = Valvola di intercettazione per By-pass

1 = Valvola multifunzione

(saracinesca valvola di ritegno, rubinetto prelievo campioni,

Filtro con cartuccia da

lavare manualmente

BWT Europafilter WF

1 1⁄2” (16713AA)

Filtro autopulente

semiautomatico

BWT Eurodiago 1 1⁄2”

(16676AA)

Filtro autopulente

automatico

BWT Infinity A 1 1⁄2” HY

(16773AB)

Addolcitore,

rigenerazione a tempo,

autodisinfettante

BWT Rondomat

Super Crono T-Bio 60

(16480AB)

Versione 1/2021

bwt.com

ALTERNATIVE
