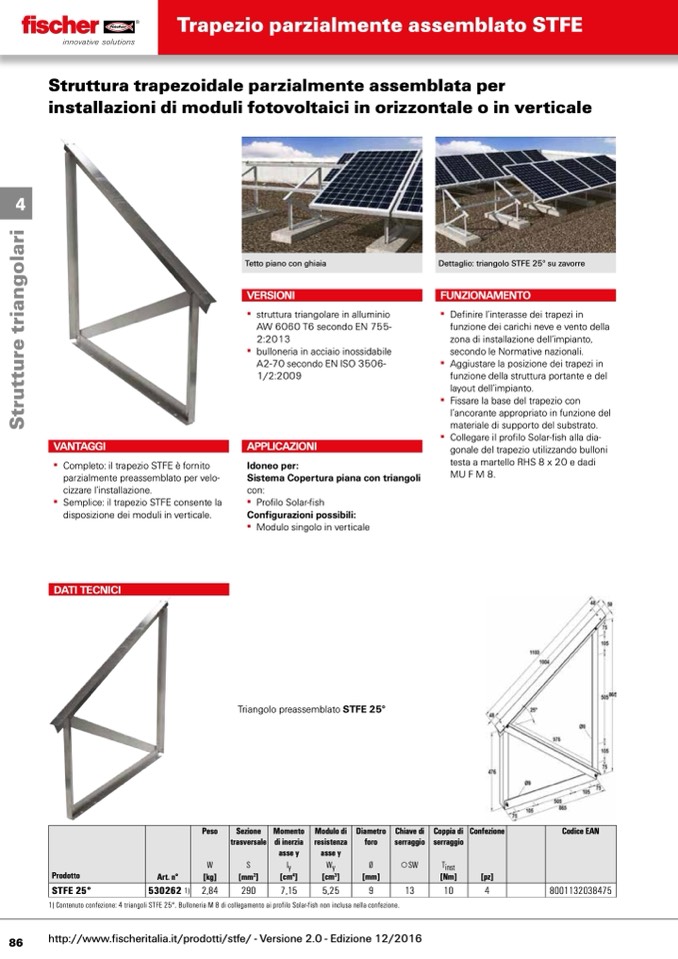

Trapezio parzialmente assemblato STFE

4

Struttura trapezoidale parzialmente assemblata per

installazioni di moduli fotovoltaici in orizzontale o in verticale

Tetto piano con ghiaia

VERSIONI

▪▪ struttura▪triangolare▪in▪alluminio▪

AW 6060▪T6▪secondo▪EN▪755-

2:2013

▪▪ bulloneria▪in▪acciaio▪inossidabile▪

A2-70▪secondo▪EN▪ISO▪3506-

1/2:2009

APPLICAZIONI

Idoneo per:

Sistema Copertura piana con triangoli

con:

▪▪ Profilo▪Solar-fish

Configurazioni possibili:

▪▪ Modulo▪singolo▪in▪verticale

VANTAGGI

▪▪ Completo:▪il▪trapezio▪STFE▪è▪fornito▪

parzialmente▪preassemblato▪per▪velo-

cizzare▪l’installazione.

▪▪ Semplice:▪il▪trapezio▪STFE▪consente▪la▪

disposizione▪dei▪moduli▪in▪verticale.

Dettaglio: triangolo STFE 25° su zavorre

FUNZIONAMENTO

▪▪ Definire▪l’interasse▪dei▪trapezi▪in▪

funzione▪dei▪carichi▪neve▪e▪vento▪della▪

zona▪di▪installazione▪dell’impianto,▪

secondo▪le▪Normative▪nazionali.

▪▪ Aggiustare▪la▪posizione▪dei▪trapezi▪in▪

funzione▪della▪struttura▪portante▪e▪del▪

layout▪dell’impianto.

▪▪ Fissare▪la▪base▪del▪trapezio▪con▪

l’ancorante▪appropriato▪in▪funzione▪del▪

materiale▪di▪supporto▪del▪substrato.

▪▪ Collegare▪il▪profilo▪Solar-fish▪alla▪dia-

gonale▪del▪trapezio▪utilizzando▪bulloni▪

testa▪a▪martello▪RHS▪8▪x▪20▪e▪dadi▪

MU F▪M▪8.

DATI TECNICI

Triangolo▪preassemblato▪STFE 25°

Peso Sezione

trasversale

Momento

di inerzia

asse y

Modulo di

resistenza

asse y

Diametro

foro

Chiave di

serraggio

Coppia di

serraggio

Confezione Codice EAN

W S Iy

Wy

Ø SW

Tinst

Prodotto

Art. n° [kg] [mm

2

] [cm

4

]

[cm

3

]

[mm]

[Nm] [pz]

STFE 25° 530262 1) 2,84 290 7,15

5,25

9 13

10 4 8001132038475

1) Contenuto confezione: 4 triangoli STFE 25°. Bulloneria M 8 di collegamento ai profilo Solar-fish non inclusa nella confezione.

86

http://www.fischeritalia.it/prodotti/stfe/ - Versione 2.0 - Edizione 12/2016
