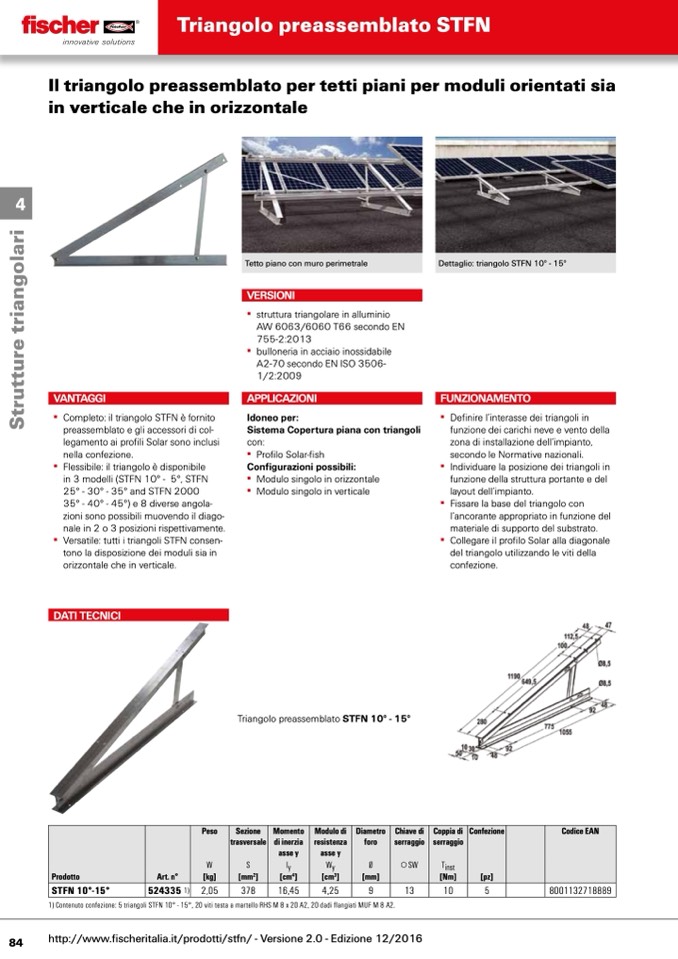

Triangolo preassemblato STFN

4

Il triangolo preassemblato per tetti piani per moduli orientati sia

in verticale che in orizzontale

Tetto piano con muro perimetrale

VERSIONI

▪▪ struttura▪triangolare▪in▪alluminio▪

AW 6063/6060▪T66▪secondo▪EN▪

755-2:2013

▪▪ bulloneria▪in▪acciaio▪inossidabile▪

A2-70▪secondo▪EN▪ISO▪3506-

1/2:2009

APPLICAZIONI

Idoneo per:

Sistema Copertura piana con triangoli▪

con:

▪▪ Profilo▪Solar-fish

Configurazioni possibili:

▪▪ Modulo▪singolo▪in▪orizzontale

▪▪ Modulo▪singolo▪in▪verticale

VANTAGGI

▪▪ Completo:▪il▪triangolo▪STFN▪è▪fornito▪

preassemblato▪e▪gli▪accessori▪di▪col-

legamento▪ai▪profili▪Solar▪sono▪inclusi▪

nella▪confezione.

▪▪ Flessibile:▪il▪triangolo▪è▪disponibile▪

in▪3▪modelli▪(STFN▪10° -▪ 5°,▪STFN▪

25° - 30° - 35°▪and▪STFN▪2000▪

35° - 40° - 45°)▪e▪8▪diverse▪angola-

zioni▪sono▪possibili▪muovendo▪il▪diago-

nale▪in▪2▪o▪3▪posizioni▪rispettivamente.

▪▪ Versatile:▪tutti▪i▪triangoli▪STFN▪consen-

tono▪la▪disposizione▪dei▪moduli▪sia▪in▪

orizzontale▪che▪in▪verticale.

Dettaglio: triangolo STFN 10° - 15°

FUNZIONAMENTO

▪▪

▪▪

▪▪

▪▪

Definire▪l’interasse▪dei▪triangoli▪in▪

funzione▪dei▪carichi▪neve▪e▪vento▪della▪

zona▪di▪installazione▪dell’impianto,▪

secondo▪le▪Normative▪nazionali.

Individuare▪la▪posizione▪dei▪triangoli▪in▪

funzione▪della▪struttura▪portante▪e▪del▪

layout▪dell’impianto.

Fissare▪la▪base▪del▪triangolo▪con▪

l’ancorante▪appropriato▪in▪funzione▪del▪

materiale▪di▪supporto▪del▪substrato.

Collegare▪il▪profilo▪Solar▪alla▪diagonale▪

del▪triangolo▪utilizzando▪le▪viti▪della▪

confezione.

DATI TECNICI

Triangolo▪preassemblato▪STFN 10° - 15°

Peso Sezione

trasversale

Momento

di inerzia

asse y

Modulo di

resistenza

asse y

Diametro

foro

Chiave di

serraggio

Coppia di

serraggio

Confezione Codice EAN

W S Iy

Wy

Ø SW

Tinst

Prodotto

Art. n° [kg] [mm

2

] [cm

4

]

[cm

3

]

[mm]

[Nm] [pz]

STFN 10°-15° 524335 1) 2,05 378 16,45

4,25

9 13

10 5 8001132718889

1) Contenuto confezione: 5 triangoli STFN 10° - 15°, 20 viti testa a martello RHS M 8 x 20 A2, 20 dadi flangiati MUF M 8 A2.

84

http://www.fischeritalia.it/prodotti/stfn/ - Versione 2.0 - Edizione 12/2016
