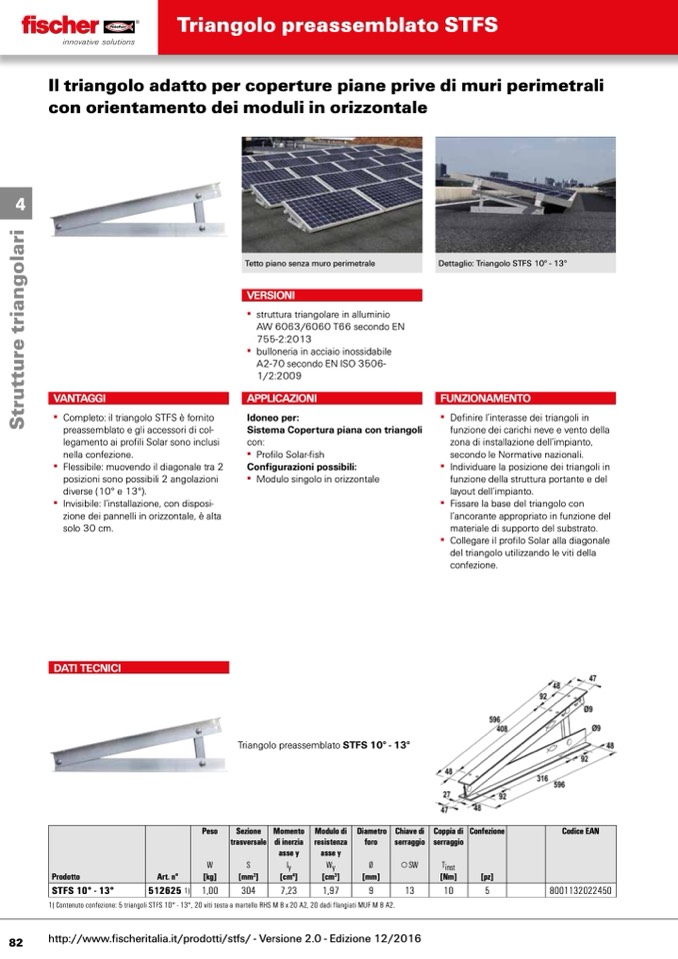

Triangolo preassemblato STFS
4
Il triangolo adatto per coperture piane prive di muri perimetrali
con orientamento dei moduli in orizzontale
Tetto piano senza muro perimetrale
VERSIONI
▪▪ struttura▪triangolare▪in▪alluminio▪
AW 6063/6060▪T66▪secondo▪EN▪
755-2:2013
▪▪ bulloneria▪in▪acciaio▪inossidabile▪
A2-70▪secondo▪EN▪ISO▪3506-
1/2:2009
APPLICAZIONI
Idoneo per:
Sistema Copertura piana con triangoli▪
con:
▪▪ Profilo▪Solar-fish
Configurazioni possibili:
▪▪ Modulo▪singolo▪in▪orizzontale
VANTAGGI
▪▪ Completo:▪il▪triangolo▪STFS▪è▪fornito▪
preassemblato▪e▪gli▪accessori▪di▪col-
legamento▪ai▪profili▪Solar▪sono▪inclusi▪
nella▪confezione.
▪▪ Flessibile:▪muovendo▪il▪diagonale▪tra▪2▪
posizioni▪sono▪possibili▪2▪angolazioni▪
diverse▪(10°▪e▪13°).
▪▪ Invisibile:▪l’installazione,▪con▪disposi-
zione▪dei▪pannelli▪in▪orizzontale,▪è▪alta▪
solo▪30▪cm.
Dettaglio: Triangolo STFS 10° - 13°
FUNZIONAMENTO
▪▪ Definire▪l’interasse▪dei▪triangoli▪in▪
funzione▪dei▪carichi▪neve▪e▪vento▪della▪
zona▪di▪installazione▪dell’impianto,▪
secondo▪le▪Normative▪nazionali.
▪▪ Individuare▪la▪posizione▪dei▪triangoli▪in▪
funzione▪della▪struttura▪portante▪e▪del▪
layout▪dell’impianto.
▪▪ Fissare▪la▪base▪del▪triangolo▪con▪
l’ancorante▪appropriato▪in▪funzione▪del▪
materiale▪di▪supporto▪del▪substrato.
▪▪ Collegare▪il▪profilo▪Solar▪alla▪diagonale▪
del▪triangolo▪utilizzando▪le▪viti▪della▪
confezione.
DATI TECNICI
Triangolo▪preassemblato▪STFS 10° - 13°
Peso Sezione
trasversale
Momento
di inerzia
asse y
Modulo di
resistenza
asse y
Diametro
foro
Chiave di
serraggio
Coppia di
serraggio
Confezione Codice EAN
W S Iy
Wy
Ø SW
Tinst
Prodotto
Art. n° [kg] [mm
2
] [cm
4
]
[cm
3
]
[mm]
[Nm] [pz]
STFS 10° - 13° 512625 1) 1,00 304 7,23
1,97
9 13
10 5 8001132022450
1) Contenuto confezione: 5 triangoli STFS 10° - 13°, 20 viti testa a martello RHS M 8 x 20 A2, 20 dadi flangiati MUF M 8 A2.
82
http://www.fischeritalia.it/prodotti/stfs/ - Versione 2.0 - Edizione 12/2016
