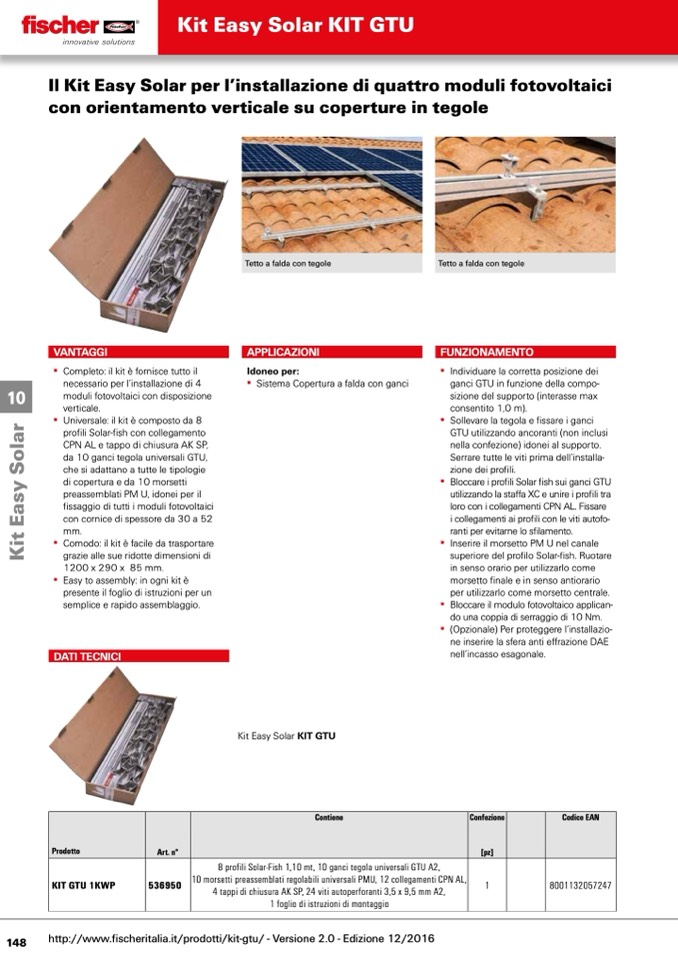

Kit Easy Solar KIT GTU

Il Kit Easy Solar per l’installazione di quattro moduli fotovoltaici

con orientamento verticale su coperture in tegole

VANTAGGI

▪▪ Completo:▪il▪kit▪

è▪fornisce▪tutto▪il▪

necessario▪per▪l’installazione▪di▪4▪

moduli▪fotovoltaici▪con▪disposizione▪

verticale.

▪▪ Universale:▪il▪kit▪è▪composto▪da▪8▪

profili▪Solar-fish▪con▪collegamento▪

CPN▪AL▪e▪tappo▪di▪chiusura▪AK▪SP,▪

da▪10▪ganci▪tegola▪universali▪GTU,▪

che▪si▪adattano▪a▪tutte▪le▪tipologie▪

di▪copertura▪e▪da▪10▪morsetti▪

preassemblati▪PM▪U,▪idonei▪per▪il▪

fissaggio▪di▪tutti▪i▪moduli▪fotovoltaici▪

con▪cornice▪di▪spessore▪da▪30▪a▪52▪

mm.

▪▪ Comodo:▪il▪kit▪è▪facile▪da▪trasportare▪

grazie▪alle▪sue▪ridotte▪dimensioni▪di▪

1200 x 290 x▪ 85▪mm.

▪▪ Easy▪to▪assembly:▪in▪ogni▪kit▪è▪

presente▪il▪foglio▪di▪istruzioni▪per▪un▪

semplice▪e▪rapido▪assemblaggio.

Tetto a falda con tegole

APPLICAZIONI

Idoneo per:

▪▪ Sistema▪Copertura▪a▪falda▪con▪ganci

Tetto a falda con tegole

FUNZIONAMENTO

10

▪▪

Individuare▪la▪corretta▪posizione▪dei▪

ganci▪GTU▪in▪funzione▪della▪compo-

sizione▪del▪supporto▪(interasse▪max▪

consentito▪1,0▪m).

Sollevare▪la▪tegola▪e▪fissare▪i▪ganci▪

GTU▪utilizzando▪ancoranti▪(non▪inclusi▪

nella▪confezione)▪idonei▪al▪supporto.▪

Serrare▪tutte▪le▪viti▪prima▪dell’installa-

zione▪dei▪profili.

Bloccare▪i▪profili▪Solar▪fish▪sui▪ganci▪GTU▪

utilizzando▪la▪staffa▪XC▪e▪unire▪i▪profili▪tra▪

loro▪con▪i▪collegamenti▪CPN▪AL.▪Fissare▪

i▪collegamenti▪ai▪profili▪con▪le▪viti▪autofo-

ranti▪per▪evitarne▪lo▪sfilamento.

Inserire▪il▪morsetto▪PM▪U▪nel▪canale▪

superiore▪del▪profilo▪Solar-fish.▪Ruotare▪

in▪senso▪orario▪per▪utilizzarlo▪come▪

morsetto▪finale▪e▪in▪senso▪antiorario▪

per▪utilizzarlo▪come▪morsetto▪centrale.

Bloccare▪il▪modulo▪fotovoltaico▪applican-

do▪una▪coppia▪di▪serraggio▪di▪10▪Nm.

(Opzionale)▪Per▪proteggere▪l’installazio-

ne▪inserire▪la▪sfera▪anti▪effrazione▪DAE▪

DATI TECNICI

nell’incasso▪esagonale.

Kit▪Easy▪Solar▪KIT GTU

Contiene Confezione Codice EAN

Prodotto Art. n° [pz]

KIT GTU 1KWP 536950

8 profili Solar-Fish 1,10 mt, 10 ganci tegola universali GTU A2,

10 morsetti preassemblati regolabili universali PMU, 12 collegamenti CPN AL,

4 tappi di chiusura AK SP, 24 viti autoperforanti 3,5 x 9,5 mm A2,

1 foglio di istruzioni di montaggio

1 8001132057247

148
