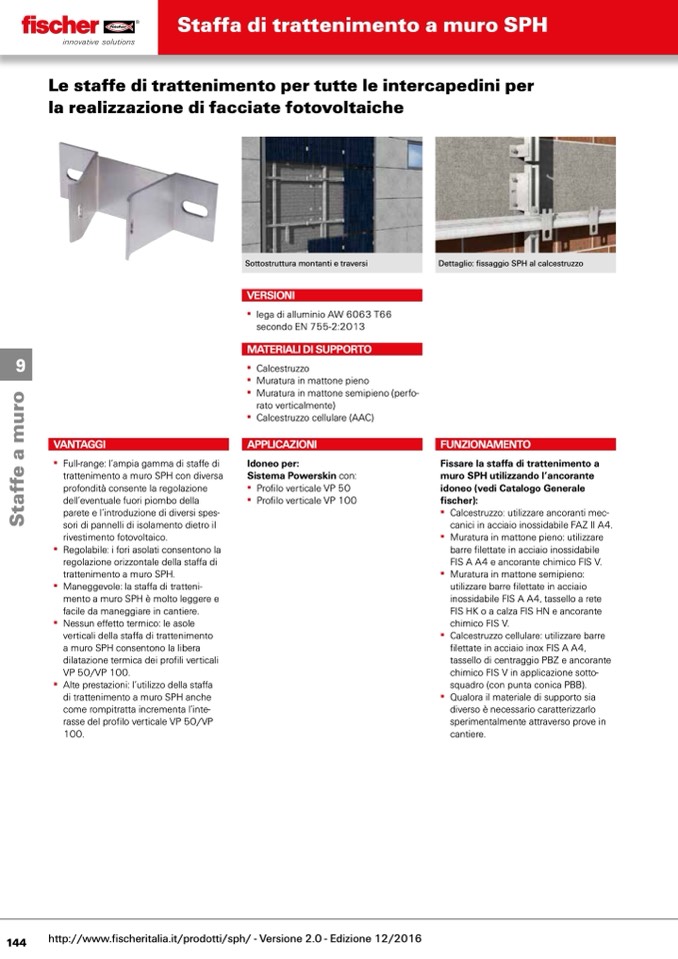

Staffa di trattenimento a muro SPH

Le staffe di trattenimento per tutte le intercapedini per

la realizzazione di facciate fotovoltaiche

Sottostruttura montanti e traversi

VERSIONI

▪▪ lega▪di▪alluminio▪AW▪6063▪T66▪

secondo▪EN▪755-2:2013

MATERIALI DI SUPPORTO

▪▪ Calcestruzzo

▪▪ Muratura▪in▪mattone▪pieno

▪▪ Muratura▪in▪mattone▪semipieno▪(perfo-

rato▪verticalmente)

▪▪ Calcestruzzo▪cellulare▪(AAC)

APPLICAZIONI

Idoneo per:

Sistema Powerskin▪con:

▪▪ Profilo▪verticale▪VP▪50

▪▪ Profilo▪verticale▪VP▪100

Dettaglio: fissaggio SPH al calcestruzzo

9

VANTAGGI

▪▪ Full-range:▪l’ampia▪gamma▪di▪staffe▪di▪

trattenimento▪a▪muro▪SPH▪con▪diversa▪

profondità▪consente▪la▪regolazione▪

dell’eventuale▪fuori▪piombo▪della▪

parete▪e▪l’introduzione▪di▪diversi▪spes-

sori▪di▪pannelli▪di▪isolamento▪dietro▪il▪

rivestimento▪fotovoltaico.

▪▪ Regolabile:▪i▪fori▪asolati▪consentono▪la▪

regolazione▪orizzontale▪della▪staffa▪di▪

trattenimento▪a▪muro▪SPH.

▪▪ Maneggevole:▪la▪staffa▪di▪tratteni-

mento▪a▪muro▪SPH▪è▪molto▪leggere▪e▪

facile▪da▪maneggiare▪in▪cantiere.

▪▪ Nessun▪effetto▪termico:▪le▪asole▪

verticali▪della▪staffa▪di▪trattenimento▪

a▪muro▪SPH▪consentono▪la▪libera▪

dilatazione▪termica▪dei▪profili▪verticali▪

VP▪50/VP▪100.

▪▪ Alte▪prestazioni:▪l’utilizzo▪della▪staffa▪

di▪trattenimento▪a▪muro▪SPH▪anche▪

come▪rompitratta▪incrementa▪l’inte-

rasse▪del▪profilo▪verticale▪VP▪50/VP▪

100.

FUNZIONAMENTO

Fissare la staffa di trattenimento a

muro SPH utilizzando l’ancorante

idoneo (vedi Catalogo Generale

fischer):

▪▪

▪▪

▪▪

▪▪

▪▪

Calcestruzzo:▪utilizzare▪ancoranti▪mec-

canici▪in▪acciaio▪inossidabile▪FAZ▪II▪A4.

Muratura▪in▪mattone▪pieno:▪utilizzare▪

barre▪filettate▪in▪acciaio▪inossidabile▪

FIS▪A▪A4▪e▪ancorante▪chimico▪FIS▪V.

Muratura▪in▪mattone▪semipieno:▪

utilizzare▪barre▪filettate▪in▪acciaio▪

inossidabile▪FIS▪A▪A4,▪tassello▪a▪rete▪

FIS▪HK▪o▪a▪calza▪FIS▪HN▪e▪ancorante▪

chimico▪FIS▪V.

Calcestruzzo▪cellulare:▪utilizzare▪barre▪

filettate▪in▪acciaio▪inox▪FIS▪A▪A4,▪

tassello▪di▪centraggio▪PBZ▪e▪ancorante▪

chimico▪FIS▪V▪in▪applicazione▪sotto-

squadro▪(con▪punta▪conica▪PBB).

Qualora▪il▪materiale▪di▪supporto▪sia▪

diverso▪è▪necessario▪caratterizzarlo▪

sperimentalmente▪attraverso▪prove▪in▪

cantiere.
