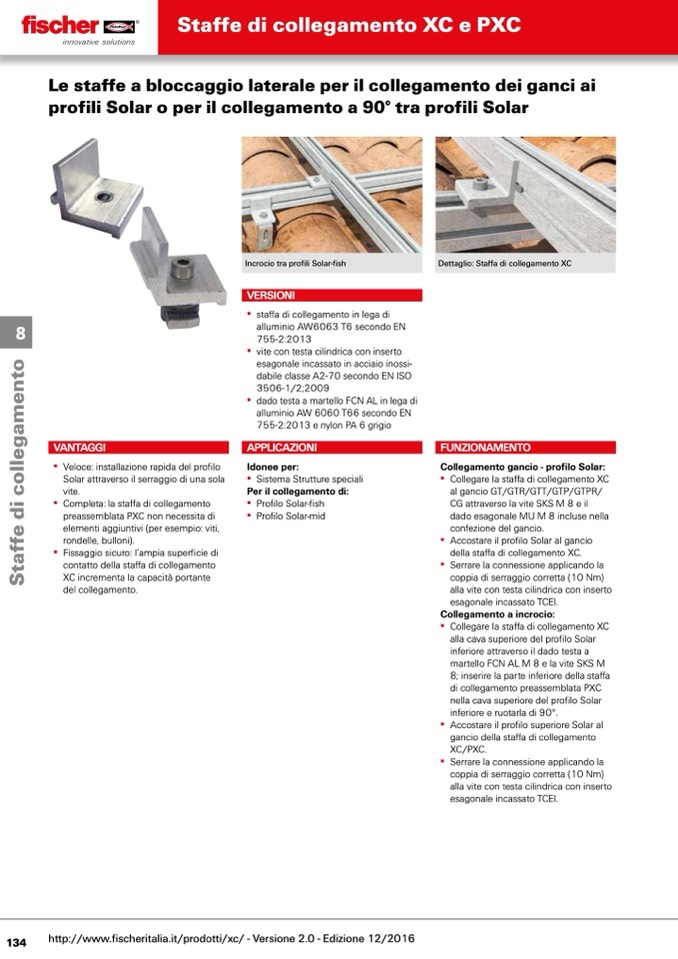

Staffe di collegamento XC e PXC

Le staffe a bloccaggio laterale per il collegamento dei ganci ai

profili Solar o per il collegamento a 90° tra profili Solar

Incrocio tra profili Solar-fish

VERSIONI

▪▪ staffa▪di▪collegamento▪in▪lega▪di▪

alluminio▪AW6063▪T6▪secondo▪EN▪

755-2:2013

▪▪ vite▪con▪testa▪cilindrica▪con▪inserto▪

esagonale▪incassato▪in▪acciaio▪inossi-

dabile▪classe▪A2-70▪secondo▪EN▪ISO▪

3506-1/2;2009

▪▪ dado▪testa▪a▪martello▪FCN▪AL▪in▪lega▪di▪

alluminio▪AW▪6060▪T66▪secondo▪EN▪

755-2:2013▪e▪nylon▪PA▪6▪grigio

APPLICAZIONI

Idonee per:

▪▪ Sistema▪Strutture▪speciali

Per il collegamento di:

▪▪ Profilo▪Solar-fish

▪▪ Profilo▪Solar-mid

Dettaglio: Staffa di collegamento XC

8

VANTAGGI

▪▪ Veloce:▪installazione▪rapida▪del▪profilo▪

Solar▪attraverso▪il▪serraggio▪di▪una▪sola▪

vite.

▪▪ Completa:▪la▪sta

ffa▪di▪collegamento▪

preassemblata▪PXC▪non▪necessita▪di▪

elementi▪aggiuntivi▪(per▪esempio:▪viti,▪

rondelle,▪bulloni).

▪▪ Fissaggio▪sicuro:▪l’ampia▪superficie▪di▪

contatto▪della▪staffa▪di▪collegamento▪

XC▪incrementa▪la▪capacità▪portante▪

del▪collegamento.

FUNZIONAMENTO

Collegamento gancio - profilo Solar:

▪▪

▪▪

▪▪

Collegare▪la▪staffa▪di▪collegamento▪XC▪

al▪gancio▪GT/GTR/GTT/GTP/GTPR/

CG▪attraverso▪la▪vite▪SKS▪M▪8▪e▪il▪

dado▪esagonale▪MU▪M▪8▪incluse▪nella▪

confezione▪del▪gancio.

Accostare▪il▪profilo▪Solar▪al▪gancio▪

della▪staffa▪di▪collegamento▪XC.

Serrare▪la▪connessione▪applicando▪la▪

coppia▪di▪serraggio▪corretta▪(10▪Nm)▪

alla▪vite▪con▪testa▪cilindrica▪con▪inserto▪

esagonale▪incassato▪TCEI.

Collegamento a incrocio:

▪▪ Collegare▪la▪staffa▪di▪collegamento▪XC▪

alla▪cava▪superiore▪del▪profilo▪Solar▪

inferiore▪attraverso▪il▪dado▪testa▪a▪

martello▪FCN▪AL▪M▪8▪e▪la▪vite▪SKS▪M▪

8;▪inserire▪la▪parte▪inferiore▪della▪staffa▪

di▪collegamento▪preassemblata▪PXC▪

nella▪cava▪superiore▪del▪profilo▪Solar▪

inferiore▪e▪ruotarla▪di▪90°.

▪▪ Accostare▪il▪profilo▪superiore▪Solar▪al▪

gancio▪della▪staffa▪di▪collegamento▪

XC/PXC.▪

▪▪ Serrare▪la▪connessione▪applicando▪la▪

coppia▪di▪serraggio▪corretta▪(10▪Nm)▪

alla▪vite▪con▪testa▪cilindrica▪con▪inserto▪

esagonale▪incassato▪TCEI.

134
