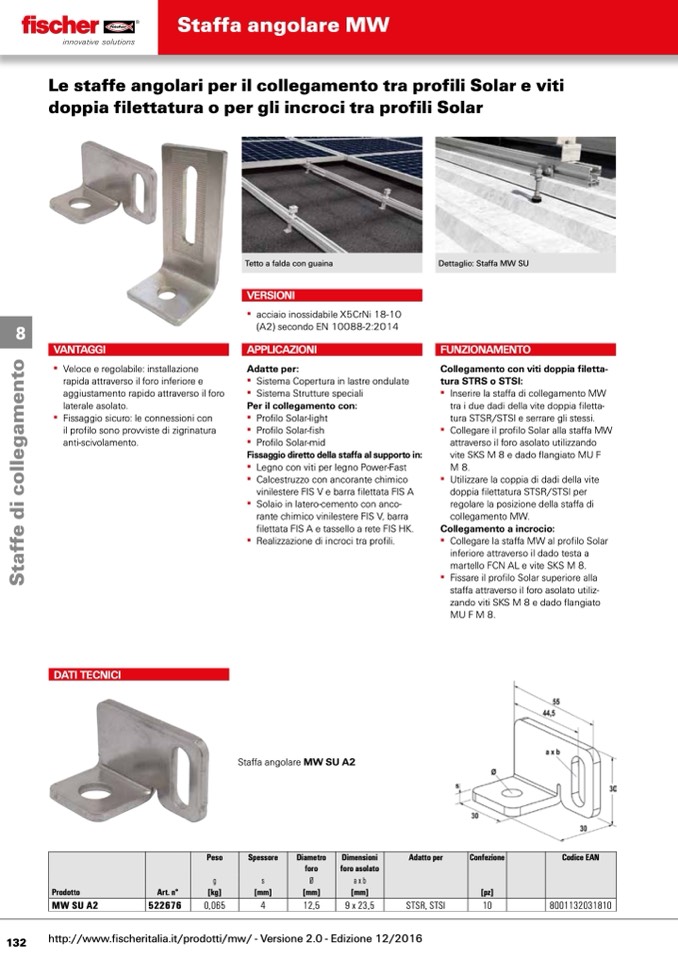

Staffa angolare MW

Le staffe angolari per il collegamento tra profili Solar e viti

doppia filettatura o per gli incroci tra profili Solar

Tetto a falda con guaina

VERSIONI

▪▪ acciaio▪inossidabile▪X5CrNi▪18-10▪

(A2)▪secondo▪EN▪10088-2:2014

APPLICAZIONI

Adatte per:

▪▪ Sistema▪Copertura▪in▪lastre▪ondulate

▪▪ Sistema▪Strutture▪speciali

Per il collegamento con:

▪▪ Profilo▪Solar-light

▪▪ Profilo▪Solar-fish

▪▪ Profilo▪Solar-mid

Fissaggio diretto della staffa al supporto in:

▪▪ Legno▪con▪viti▪per▪legno▪Power-Fast

▪▪ Calcestruzzo▪con▪ancorante▪chimico▪

vinilestere▪FIS▪V▪e▪barra▪filettata▪FIS▪A

▪▪ Solaio▪in▪latero-cemento▪con▪anco-

rante▪chimico▪vinilestere▪FIS▪V,▪barra▪

filettata▪FIS▪A▪e▪tassello▪a▪rete▪FIS▪HK.

▪▪ Realizzazione▪di▪incroci▪tra▪profili.

8

VANTAGGI

▪▪ Veloce▪e▪regolabile:▪installazione▪

rapida▪attraverso▪il▪foro▪inferiore▪e▪

aggiustamento▪rapido▪attraverso▪il▪foro▪

laterale▪asolato.

▪▪ Fissaggio▪sicuro:▪le▪connessioni▪con▪

il▪profilo▪sono▪provviste▪di▪zigrinatura▪

anti-scivolamento.

Dettaglio: Staffa MW SU

FUNZIONAMENTO

Collegamento con viti doppia filetta-

tura STRS o STSI:

▪▪

▪▪

▪▪

Inserire▪la▪staffa▪di▪collegamento▪MW▪

tra▪i▪due▪dadi▪della▪vite▪doppia▪filetta-

tura▪STSR/STSI▪e▪serrare▪gli▪stessi.

Collegare▪il▪profilo▪Solar▪alla▪staffa▪MW▪

attraverso▪il▪foro▪asolato▪utilizzando▪

vite▪SKS▪M▪8▪e▪dado▪flangiato▪MU▪F▪

M▪8.

Utilizzare▪la▪coppia▪di▪dadi▪della▪vite▪

doppia▪filettatura▪STSR/STSI▪per▪

regolare▪la▪posizione▪della▪staffa▪di▪

collegamento▪MW.

Collegamento a incrocio:

▪▪ Collegare▪la▪staffa▪MW▪al▪profilo▪Solar▪

inferiore▪attraverso▪il▪dado▪testa▪a▪

martello▪FCN▪AL▪e▪vite▪SKS▪M▪8.

▪▪ Fissare▪il▪profilo▪Solar▪superiore▪alla▪

staffa▪attraverso▪il▪foro▪asolato▪utiliz-

zando▪viti▪SKS▪M▪8▪e▪dado▪flangiato▪

MU▪F▪M▪8.

DATI TECNICI

Staffa▪angolare▪MW SU A2

Peso Spessore Diametro

foro

Dimensioni

foro asolato

Adatto per Confezione Codice EAN

g s Ø a xb

Prodotto Art. n° [kg] [mm] [mm] [mm] [pz]

MW SU A2 522676 0,065 4 12,5 9 x 23,5

STSR, STSI 10 8001132031810

132
