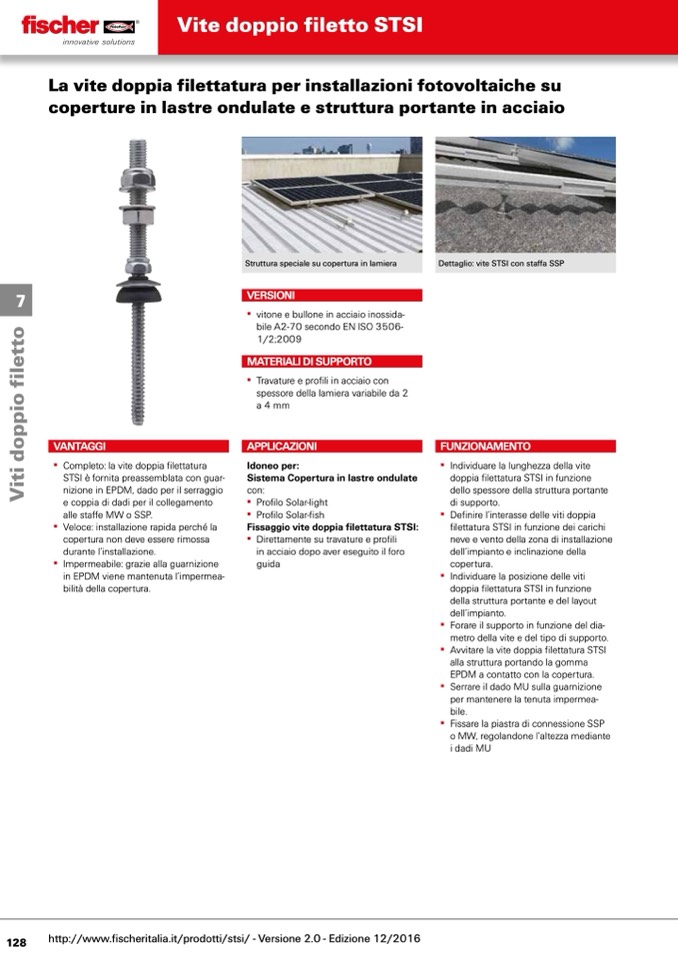

Vite doppio filetto STSI
La vite doppia filettatura per installazioni fotovoltaiche su
coperture in lastre ondulate e struttura portante in acciaio
Struttura speciale su copertura in lamiera
VERSIONI
▪▪ vitone▪e▪bullone▪in▪acciaio▪inossida-
bile▪A2-70▪secondo▪EN▪ISO▪3506-
1/2;2009
MATERIALI DI SUPPORTO
▪▪ Travature▪e▪profili▪in▪acciaio▪con▪
spessore▪della▪lamiera▪variabile▪da▪2▪
a▪4▪mm▪
APPLICAZIONI
Idoneo per:
Sistema Copertura in lastre ondulate▪
con:
▪▪ Profilo▪Solar-light
▪▪ Profilo▪Solar-fish
Fissaggio vite doppia filettatura STSI:
▪▪ Direttamente▪su▪travature▪e▪profili▪
in▪acciaio▪dopo▪aver▪eseguito▪il▪foro▪
guida
Dettaglio: vite STSI con staffa SSP
7
VANTAGGI
▪▪ Completo:▪la▪vite▪doppia▪filettatura▪
STSI▪è▪fornita▪preassemblata▪con▪guar-
nizione▪in▪EPDM,▪dado▪per▪il▪serraggio▪
e▪coppia▪di▪dadi▪per▪il▪collegamento▪
alle▪staffe▪MW▪o▪SSP.
▪▪ Veloce:▪installazione▪rapida▪perch
é▪la▪
copertura▪non▪deve▪essere▪rimossa▪
durante▪l’installazione.
▪▪ Impermeabile:▪grazie▪alla▪guarnizione▪
in▪EPDM▪viene▪mantenuta▪l’impermea-
bilità▪della▪copertura.
FUNZIONAMENTO
▪▪ Individuare▪la▪lunghezza▪della▪vite▪
doppia▪filettatura▪STSI▪in▪funzione▪
dello▪spessore▪della▪struttura▪portante▪
di▪supporto.
▪▪ Definire▪l’interasse▪delle▪viti▪doppia▪
filettatura▪STSI▪in▪funzione▪dei▪carichi▪
neve▪e▪vento▪della▪zona▪di▪installazione▪
dell’impianto▪e▪inclinazione▪della▪
copertura.
▪▪ Individuare▪la▪posizione▪delle▪viti▪
doppia▪filettatura▪STSI▪in▪funzione▪
della▪struttura▪portante▪e▪del▪layout▪
dell’impianto.
▪▪ Forare▪il▪supporto▪in▪funzione▪del▪dia-
metro▪della▪vite▪e▪del▪tipo▪di▪supporto.
▪▪ Avvitare▪la▪vite▪doppia▪filettatura▪STSI▪
alla▪struttura▪portando▪la▪gomma▪
EPDM▪a▪contatto▪con▪la▪copertura.
▪▪ Serrare▪il▪dado▪MU▪sulla▪guarnizione▪
per▪mantenere▪la▪tenuta▪impermea-
bile.
▪▪ Fissare▪la▪piastra▪di▪connessione▪SSP▪
o▪MW,▪regolandone▪l’altezza▪mediante▪
i▪dadi▪MU▪
128
http://www.fischeritalia.it/prodotti/stsi/ - Versione 2.0 - Edizione 12/2016
