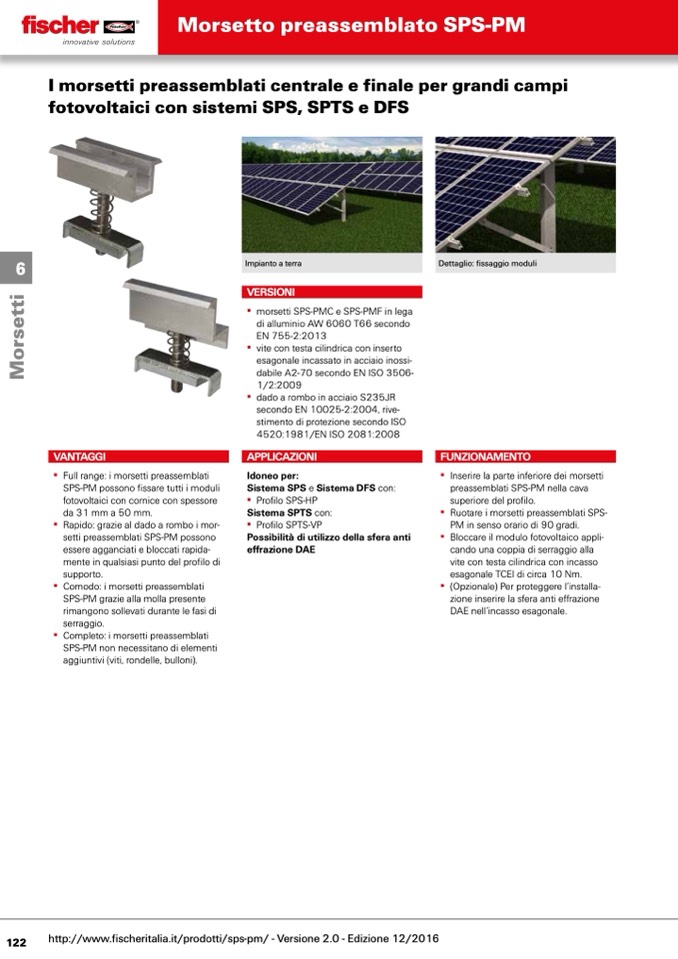

Morsetto preassemblato SPS-PM

I morsetti preassemblati centrale e finale per grandi campi

fotovoltaici con sistemi SPS, SPTS e DFS

Dettaglio: fissaggio moduli

FUNZIONAMENTO

▪▪ Inserire▪la▪parte▪inferiore▪dei▪morsetti▪

preassemblati▪SPS-PM▪nella▪cava▪

superiore▪del▪profilo.

▪▪ Ruotare▪i▪morsetti▪preassemblati▪SPS-

PM▪in▪senso▪orario▪di▪90▪gradi.

▪▪ Bloccare▪il▪modulo▪fotovoltaico▪appli-

cando▪una▪coppia▪di▪serraggio▪alla▪

vite▪con▪testa▪cilindrica▪con▪incasso▪

esagonale▪TCEI▪di▪circa▪10▪Nm.

▪▪ (Opzionale)▪Per▪proteggere▪l’installa-

zione▪inserire▪la▪sfera▪anti▪effrazione▪

DAE▪nell’incasso▪esagonale.

6

Impianto a terra

VERSIONI

▪▪ morsetti▪SPS-PMC▪e▪SPS-PMF▪in▪lega▪

di▪alluminio▪AW▪6060▪T66▪secondo▪

EN▪755-2:2013

▪▪ vite▪con▪testa▪cilindrica▪con▪inserto▪

esagonale▪incassato▪in▪acciaio▪inossi-

dabile▪A2-70▪secondo▪EN▪ISO▪3506-

1/2:2009

▪▪ dado▪a▪rombo▪in▪acciaio▪S235JR▪

secondo▪EN▪10025-2:2004,▪rive-

stimento▪di▪protezione▪secondo▪ISO▪

4520:1981/EN▪ISO▪2081:2008

APPLICAZIONI

Idoneo per:

Sistema SPS e Sistema DFS▪con:

▪▪ Profilo▪SPS-HP

Sistema SPTS▪con:

▪▪ Profilo▪SPTS-VP

Possibilità di utilizzo della sfera anti

effrazione DAE

VANTAGGI

▪▪ Full▪range:▪i▪morsetti▪preassemblati▪

SPS-PM▪possono▪fissare▪tutti▪i▪moduli▪

fotovoltaici▪con▪cornice▪con▪spessore▪

da▪31▪mm▪a▪50▪mm.

▪▪ Rapido:▪grazie▪al▪dado▪a▪rombo▪i▪mor-

setti▪preassemblati▪SPS-PM▪possono▪

essere▪agganciati▪e▪bloccati▪rapida-

mente▪in▪qualsiasi▪punto▪del▪profilo▪di▪

supporto.

▪▪ Comodo:▪i▪morsetti▪preassemblati▪

SPS-PM▪grazie▪alla▪molla▪presente▪

rimangono▪sollevati▪durante▪le▪fasi▪di▪

serraggio.

▪▪ Completo:▪i▪morsetti▪preassemblati▪

SPS-PM▪non▪necessitano▪di▪elementi▪

aggiuntivi▪(viti,▪rondelle,▪bulloni).

122

http://www.fischeritalia.it/prodotti/sps-pm/ - Versione 2.0 - Edizione 12/2016
