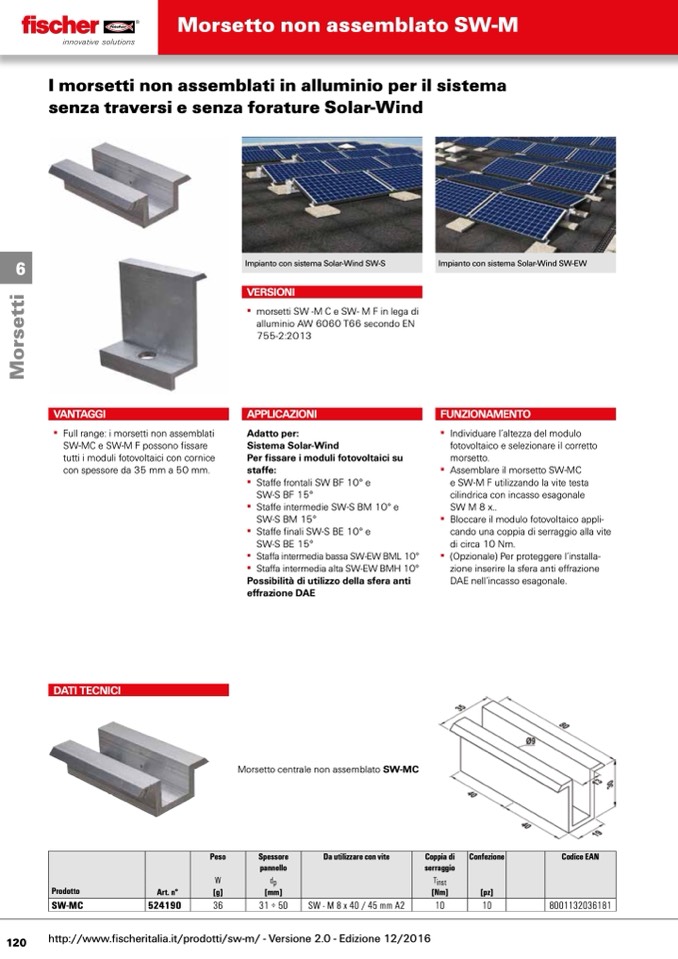

Morsetto non assemblato SW-M

I morsetti non assemblati in alluminio per il sistema

senza traversi e senza forature Solar-Wind

Impianto con sistema Solar-Wind SW-S

VERSIONI

▪▪ morsetti▪SW▪-M▪C▪e▪SW-▪M▪F▪in▪lega▪di▪

alluminio▪AW▪6060▪T66▪secondo▪EN▪

755-2:2013

APPLICAZIONI

Adatto per:

Sistema Solar-Wind

Per fissare i moduli fotovoltaici su

staffe:

▪▪ Staffe▪frontali▪SW BF 10°▪e▪

SW-S BF 15°

▪▪ Staffe▪intermedie▪SW-S BM 10°▪e▪

SW-S BM 15°

▪▪ Staffe▪finali▪SW-S BE 10°▪e▪

SW-S BE 15°

▪▪ Staffa▪intermedia▪bassa▪SW-EW BML 10°

▪▪ Staffa▪intermedia▪alta▪SW-EW BMH 10°

Possibilità di utilizzo della sfera anti

effrazione DAE

6

Impianto con sistema Solar-Wind SW-EW

FUNZIONAMENTO

▪▪ Individuare▪l’altezza▪del▪modulo▪

fotovoltaico▪e▪selezionare▪il▪corretto▪

morsetto.

▪▪ Assemblare▪il▪morsetto▪SW-MC▪

e▪SW-M▪F▪utilizzando▪la▪vite▪testa▪

cilindrica▪con▪incasso▪esagonale▪

SW M 8 x..▪

▪▪ Bloccare▪il▪modulo▪fotovoltaico▪appli-

cando▪una▪coppia▪di▪serraggio▪alla▪vite▪

di▪circa▪10▪Nm.

▪▪ (Opzionale)▪Per▪proteggere▪l’installa-

zione▪inserire▪la▪sfera▪anti▪effrazione▪

DAE▪nell’incasso▪esagonale.

VANTAGGI

▪▪ Full▪range:▪i▪morsetti▪non▪assemblati▪

SW-MC▪e▪SW-M▪F▪possono▪fissare▪

tutti▪i▪moduli▪fotovoltaici▪con▪cornice▪

con▪spessore▪da▪35▪mm▪a▪50▪mm.

DATI TECNICI

Morsetto▪centrale▪non▪assemblato▪SW-MC

Peso Spessore

pannello

Da utilizzare con vite

Coppia di

serraggio

Confezione Codice EAN

W dp

Tinst

Prodotto Art. n° [g] [mm]

[Nm] [pz]

SW-MC 524190 36 31 ÷ 50

SW - M 8 x 40 / 45 mm A2

10 10 8001132036181

120
