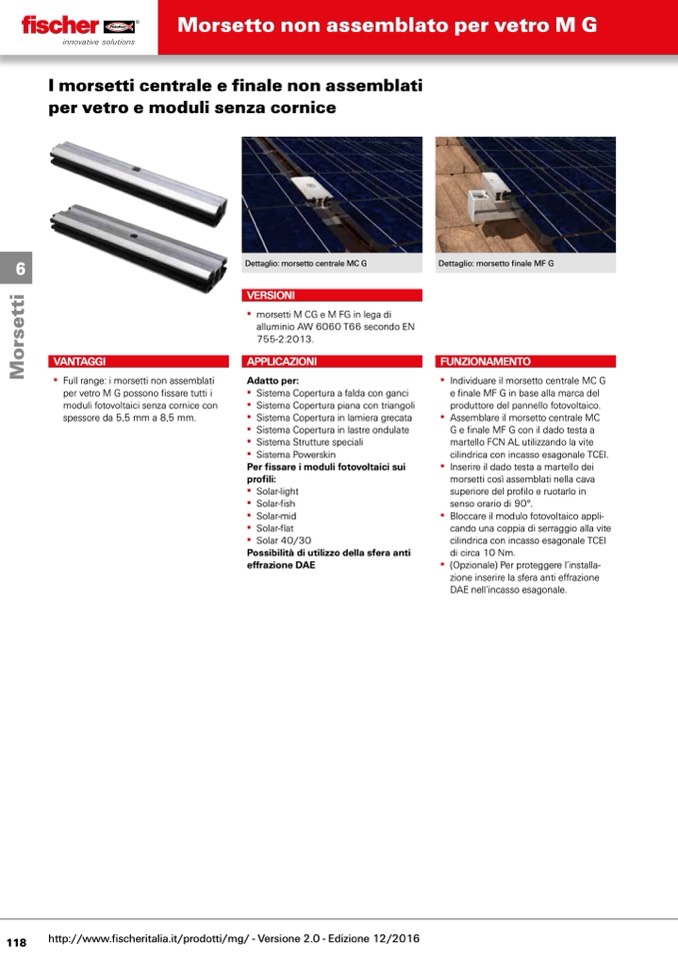

Morsetto non assemblato per vetro M G

6

I morsetti centrale e finale non assemblati

per vetro e moduli senza cornice

Dettaglio: morsetto centrale MC G

VERSIONI

▪▪ morsetti▪M▪CG▪e▪M▪FG▪in▪lega▪di▪

alluminio▪AW▪6060▪T66▪secondo▪EN▪

755-2:2013.

APPLICAZIONI

Adatto per:

▪▪ Sistema▪Copertura▪a▪falda▪con▪ganci

▪▪ Sistema▪Copertura▪piana▪con▪triangoli

▪▪ Sistema▪Copertura▪in▪lamiera▪grecata

▪▪ Sistema▪Copertura▪in▪lastre▪ondulate

▪▪ Sistema▪Strutture▪speciali

▪▪ Sistema▪Powerskin

Per fissare i moduli fotovoltaici sui

profili:

▪▪ Solar-light

▪▪ Solar-fish

▪▪ Solar-mid

▪▪ Solar-flat

▪▪ Solar▪40/30

Possibilità di utilizzo della sfera anti

effrazione DAE

Dettaglio: morsetto finale MF G

FUNZIONAMENTO

▪▪ Individuare▪il▪morsetto▪centrale▪MC▪G▪

e▪finale▪MF▪G▪in▪base▪alla▪marca▪del▪

produttore▪del▪pannello▪fotovoltaico.

▪▪ Assemblare▪il▪morsetto▪centrale▪MC▪

G▪e▪finale▪MF▪G▪con▪il▪dado▪testa▪a▪

martello▪FCN▪AL▪utilizzando▪la▪vite▪

cilindrica▪con▪incasso▪esagonale▪TCEI.

▪▪ Inserire▪il▪dado▪testa▪a▪martello▪dei▪

morsetti▪così▪assemblati▪nella▪cava▪

superiore▪del▪profilo▪e▪ruotarlo▪in▪

senso▪orario▪di▪90°.

▪▪ Bloccare▪il▪modulo▪fotovoltaico▪appli-

cando▪una▪coppia▪di▪serraggio▪alla▪vite▪

cilindrica▪con▪incasso▪esagonale▪TCEI▪

di▪circa▪10▪Nm.

▪▪ (Opzionale)▪Per▪proteggere▪l’installa-

zione▪inserire▪la▪sfera▪anti▪effrazione▪

DAE▪nell’incasso▪esagonale.

VANTAGGI

▪▪ Full▪range:▪i▪morsetti▪non▪assemblati▪

per▪vetro▪M▪G▪possono▪fissare▪tutti▪i▪

moduli▪fotovoltaici▪senza▪cornice▪con▪

spessore▪da▪5,5▪mm▪a▪8,5▪mm.

118

http://www.fischeritalia.it/prodotti/mg/ - Versione 2.0 - Edizione 12/2016
