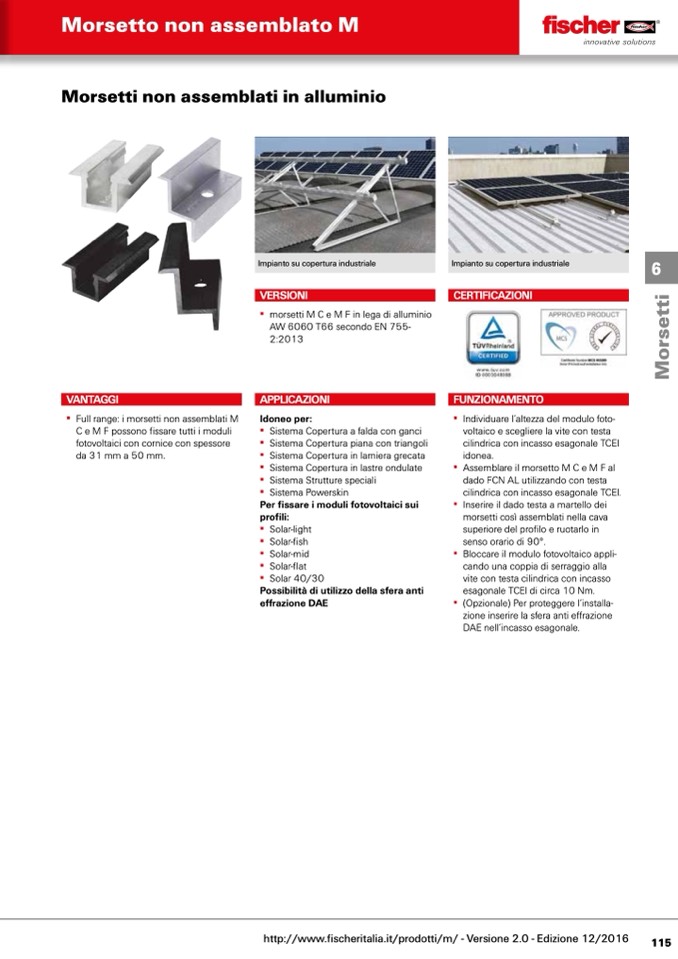

Morsetto non assemblato M

Morsetti non assemblati in alluminio

VANTAGGI

▪▪ Full▪range:▪i▪morsetti▪non▪assemblati▪M▪

C▪e▪M▪F▪possono▪fissare▪tutti▪i▪moduli▪

fotovoltaici▪con▪cornice▪con▪spessore▪

da▪31▪mm▪a▪50▪mm.

Impianto su copertura industriale

VERSIONI

▪▪ morsetti▪M▪C▪e▪M▪F▪in▪lega▪di▪alluminio▪

AW▪6060▪T66▪secondo▪EN▪755-

2:2013

APPLICAZIONI

Idoneo per:

▪▪ Sistema▪Copertura▪a▪falda▪con▪ganci

▪▪ Sistema▪Copertura▪piana▪con▪triangoli

▪▪ Sistema▪Copertura▪in▪lamiera▪grecata

▪▪ Sistema▪Copertura▪in▪lastre▪ondulate

▪▪ Sistema▪Strutture▪speciali

▪▪ Sistema▪Powerskin

Per fissare i moduli fotovoltaici sui

profili:

▪▪ Solar-light

▪▪ Solar-fish

▪▪ Solar-mid

▪▪ Solar-flat

▪▪ Solar▪40/30

Possibilità di utilizzo della sfera anti

effrazione DAE

Impianto su copertura industriale

CERTIFICAZIONI

FUNZIONAMENTO

▪▪ Individuare▪l’altezza▪del▪modulo▪foto-

voltaico▪e▪scegliere▪la▪vite▪con▪testa▪

cilindrica▪con▪incasso▪esagonale▪TCEI▪

idonea.

▪▪ Assemblare▪il▪morsetto▪M▪C▪e▪M▪F▪al▪

dado▪FCN▪AL▪utilizzando▪con▪testa▪

cilindrica▪con▪incasso▪esagonale▪TCEI.

▪▪ Inserire▪il▪dado▪testa▪a▪martello▪dei▪

morsetti▪così▪assemblati▪nella▪cava▪

superiore▪del▪profilo▪e▪ruotarlo▪in▪

senso▪orario▪di▪90°.

▪▪ Bloccare▪il▪modulo▪fotovoltaico▪appli-

cando▪una▪coppia▪di▪serraggio▪alla▪

vite▪con▪testa▪cilindrica▪con▪incasso▪

esagonale▪TCEI▪di▪circa▪10▪Nm.

▪▪ (Opzionale)▪Per▪proteggere▪l’installa-

zione▪inserire▪la▪sfera▪anti▪effrazione▪

DAE▪nell’incasso▪esagonale.

6

http://www.fischeritalia.it/prodotti/m/ - Versione 2.0 - Edizione 12/2016
