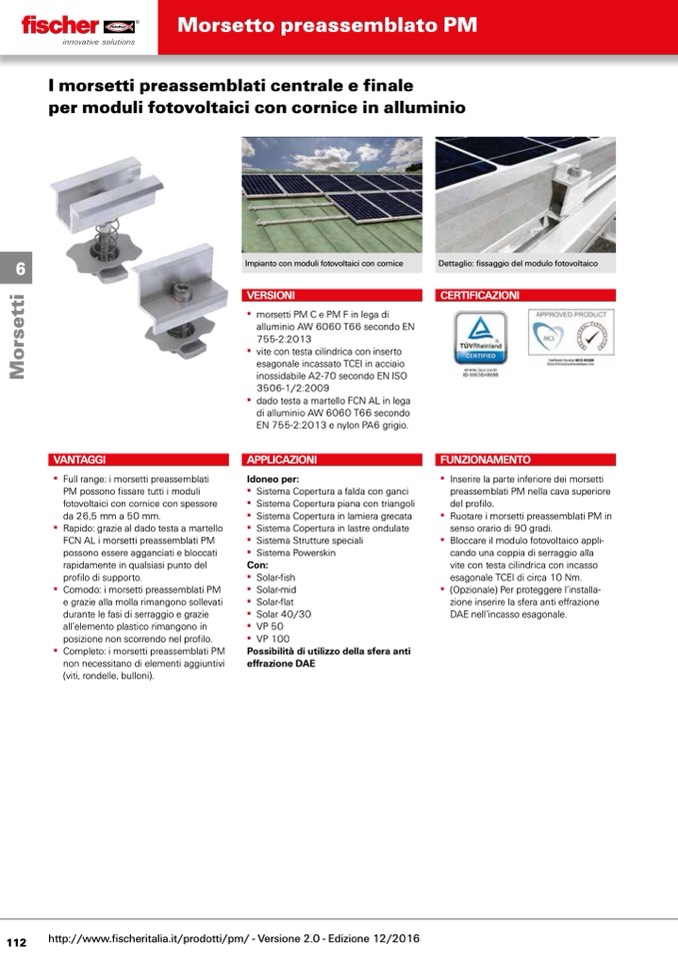

Morsetto preassemblato PM

I morsetti preassemblati centrale e finale

per moduli fotovoltaici con cornice in alluminio

Impianto con moduli fotovoltaici con cornice

VERSIONI

▪▪ morsetti▪PM▪C▪e▪PM▪F▪in▪lega▪di▪

alluminio▪AW▪6060▪T66▪secondo▪EN▪

755-2:2013

▪▪ vite▪con▪testa▪cilindrica▪con▪inserto▪

esagonale▪incassato▪TCEI▪in▪acciaio▪

inossidabile▪A2-70▪secondo▪EN▪ISO▪

3506-1/2:2009

▪▪ dado▪testa▪a▪martello▪FCN▪AL▪in▪lega▪

di▪alluminio▪AW▪6060▪T66▪secondo▪

EN▪755-2:2013▪e▪nylon▪PA6▪grigio.

APPLICAZIONI

Idoneo per:

▪▪ Sistema▪Copertura▪a▪falda▪con▪ganci

▪▪ Sistema▪Copertura▪piana▪con▪triangoli

▪▪ Sistema▪Copertura▪in▪lamiera▪grecata

▪▪ Sistema▪Copertura▪in▪lastre▪ondulate

▪▪ Sistema▪Strutture▪speciali

▪▪ Sistema▪Powerskin

Con:

▪▪ Solar-fish

▪▪ Solar-mid

▪▪ Solar-flat

▪▪ Solar▪40/30

▪▪ VP▪50

▪▪ VP▪100

Possibilità di utilizzo della sfera anti

effrazione DAE

6

Dettaglio: fissaggio del modulo fotovoltaico

CERTIFICAZIONI

FUNZIONAMENTO

▪▪ Inserire▪la▪parte▪inferiore▪dei▪morsetti▪

preassemblati▪PM▪nella▪cava▪superiore▪

del▪profilo.

▪▪ Ruotare▪i▪morsetti▪preassemblati▪PM▪in▪

senso▪orario▪di▪90▪gradi.

▪▪ Bloccare▪il▪modulo▪fotovoltaico▪appli-

cando▪una▪coppia▪di▪serraggio▪alla▪

vite▪con▪testa▪cilindrica▪con▪incasso▪

esagonale▪TCEI▪di▪circa▪10▪Nm.

▪▪ (Opzionale)▪Per▪proteggere▪l’installa-

zione▪inserire▪la▪sfera▪anti▪effrazione▪

DAE▪nell’incasso▪esagonale.

VANTAGGI

▪▪ Full▪range:▪i▪morsetti▪preassemblati▪

PM▪possono▪fissare▪tutti▪i▪moduli▪

fotovoltaici▪con▪cornice▪con▪spessore▪

da▪26,5▪mm▪a▪50▪mm.

▪▪ Rapido:▪grazie▪al▪dado▪testa▪a▪martello▪

FCN▪AL▪i▪morsetti▪preassemblati▪PM▪

possono▪essere▪agganciati▪e▪bloccati▪

rapidamente▪in▪qualsiasi▪punto▪del▪

profilo▪di▪supporto.

▪▪ Comodo:▪i▪morsetti▪preassemblati▪PM▪

e▪grazie▪alla▪molla▪rimangono▪sollevati▪

durante▪le▪fasi▪di▪serraggio▪e▪grazie▪

all’elemento▪plastico▪rimangono▪in▪

posizione▪non▪scorrendo▪nel▪profilo.

▪▪ Completo:▪i▪morsetti▪preassemblati▪PM▪

non▪necessitano▪di▪elementi▪aggiuntivi▪

(viti,▪rondelle,▪bulloni).

112

http://www.fischeritalia.it/prodotti/pm/ - Versione 2.0 - Edizione 12/2016
