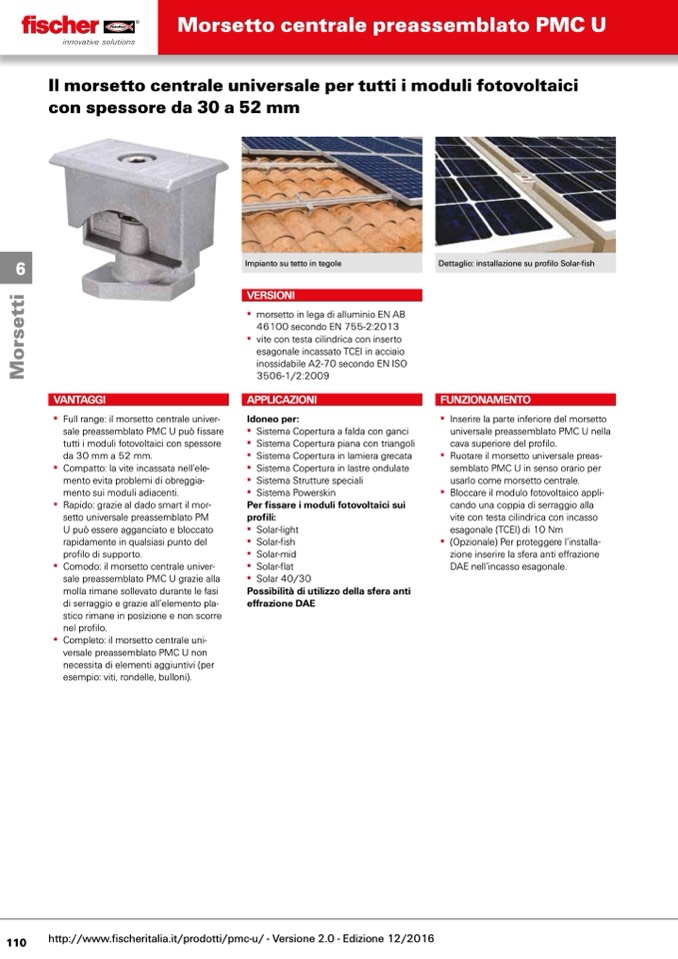

Morsetto centrale preassemblato PMC U

Il morsetto centrale universale per tutti i moduli fotovoltaici

con spessore da 30 a 52 mm

Impianto su tetto in tegole

VERSIONI

▪▪ morsetto▪in▪lega▪di▪alluminio▪EN▪AB▪

46100▪secondo▪EN▪755-2:2013

▪▪ vite▪con▪testa▪cilindrica▪con▪inserto▪

esagonale▪incassato▪TCEI▪in▪acciaio▪

inossidabile▪A2-70▪secondo▪EN▪ISO▪

3506-1/2:2009

APPLICAZIONI

Idoneo per:

▪▪ Sistema▪Copertura▪a▪falda▪con▪ganci

▪▪ Sistema▪Copertura▪piana▪con▪triangoli

▪▪ Sistema▪Copertura▪in▪lamiera▪grecata

▪▪ Sistema▪Copertura▪in▪lastre▪ondulate

▪▪ Sistema▪Strutture▪speciali

▪▪ Sistema▪Powerskin

Per fissare i moduli fotovoltaici sui

profili:

▪▪ Solar-light

▪▪ Solar-fish

▪▪ Solar-mid

▪▪ Solar-flat

▪▪ Solar▪40/30

Possibilità di utilizzo della sfera anti

effrazione DAE

6

Dettaglio: installazione su profilo Solar-fish

FUNZIONAMENTO

▪▪ Inserire▪la▪parte▪inferiore▪del▪morsetto▪

universale▪preassemblato▪PMC▪U▪nella▪

cava▪superiore▪del▪profilo.

▪▪ Ruotare▪il▪morsetto▪universale▪preas-

semblato▪PMC▪U▪in▪senso▪orario▪per▪

usarlo▪come▪morsetto▪centrale.

▪▪ Bloccare▪il▪modulo▪fotovoltaico▪appli-

cando▪una▪coppia▪di▪serraggio▪alla▪

vite▪con▪testa▪cilindrica▪con▪incasso▪

esagonale▪(TCEI)▪di▪10▪Nm

▪▪ (Opzionale)▪Per▪proteggere▪l’installa-

zione▪inserire▪la▪sfera▪anti▪effrazione▪

DAE▪nell’incasso▪esagonale.

VANTAGGI

▪▪ Full▪range:▪il▪morsetto▪centrale▪univer-

sale▪preassemblato▪PMC▪U▪può▪fissare▪

tutti▪i▪moduli▪fotovoltaici▪con▪spessore▪

da▪30▪mm▪a▪52▪mm.

▪▪ Compatto:▪la▪vite▪incassata▪nell’ele-

mento▪evita▪problemi▪di▪obreggia-

mento▪sui▪moduli▪adiacenti.

▪▪ Rapido:▪grazie▪al▪dado▪smart▪il▪mor-

setto▪universale▪preassemblato▪PM▪

U▪può▪essere▪agganciato▪e▪bloccato▪

rapidamente▪in▪qualsiasi▪punto▪del▪

profilo▪di▪supporto.

▪▪ Comodo:▪il▪morsetto▪centrale▪univer-

sale▪preassemblato▪PMC▪U▪grazie▪alla▪

molla▪rimane▪sollevato▪durante▪le▪fasi▪

di▪serraggio▪e▪grazie▪all’elemento▪pla-

stico▪rimane▪in▪posizione▪e▪non▪scorre▪

nel▪profilo.

▪▪ Completo:▪il▪morsetto▪centrale▪uni-

versale▪preassemblato▪PMC▪U▪non▪

necessita▪di▪elementi▪aggiuntivi▪(per▪

esempio:▪viti,▪rondelle,▪bulloni).

110

http://www.fischeritalia.it/prodotti/pmc-u/ - Versione 2.0 - Edizione 12/2016
