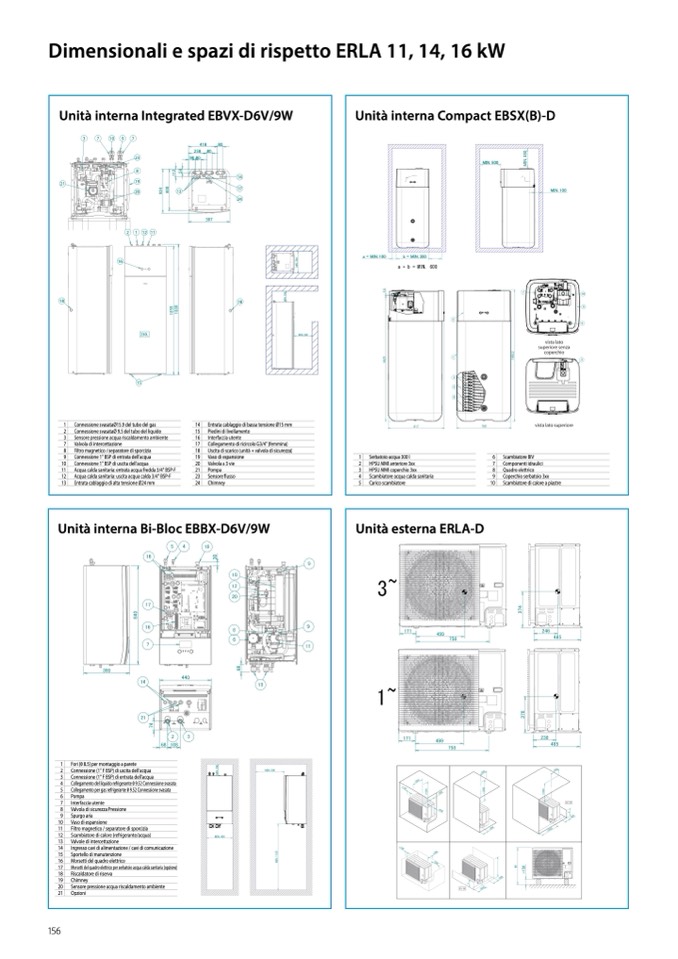

Dimensionali e spazi di rispetto ERLA 11, 14, 16 kW
156
Unità interna Integrated EBVX-D6V/9W
Unit
à interna Compact EBSX(B)-D
MIN. 500
18
3
7
10
9
7
16
a = MIN.100
b = MIN.300
1 Connessione svasataØ15.9 del tubo del gas
2 Connessione svasataØ 9.5 del tubo del liquido
3 Sensore pressione acqua riscaldamento ambiente
7 Valvola di intercettazione
8 Filtro magnetico / separatore di sporcizia
9 Connessione 1" BSP di entrata dell'acqua
10 Connessione 1" BSP di uscita dell'acqua
11 Acqua calda sanitaria: entrata acqua fredda 3/4" BSP-F
12 Acqua calda sanitaria: uscita acqua calda 3/4" BSP-F
13 Entrata cablaggio di alta tensione Ø24 mm
1
2
3
4
5
6
7
8
9
AT
418
258
23
98 80
8
80
80
1
2
3
4
5
MIN.100
6
7
8
9
AT
21
19
20
13
17
2 1 12 11
24
597
18
14 Entrata cablaggio di bassa tensione Ø15 mm
15 Piedini di livellamento
16 Interfaccia utente
17 Collegamento di ricircolo G3/4" (femmina)
18 Uscita di scarico (unit
à + valvola di sicurezza)
19 Vaso di espansione
20 Valvola a 3 vie
21 Pompa
23 Sensore
flusso
24 Chimney
230L
15
MIN. 500
Unit
à interna Bi-Bloc EBBX-D6V/9W
1 Fori (0 8.5) per montaggio a parete
2 Connessione (1" F BSP) di uscita dell'acqua
3 Connessione (1" F BSP) di entrata dell'acqua
4 Collegamento del liquido refrigerante 0 9.52 Connessione svasata
5 Collegamento per gas refrigerante 0 9.52 Connessione svasata
6 Pompa
7 Interfaccia utente
8 Valvola di sicurezza Pressione
9 Spurgo aria
10 Vaso di espansione
11 Filtro magnetico / separatore di sporcizia
12 Scambiatore di calore (refrigerante/acqua)
13 Valvole di intercettazione
14 Ingresso cavi di alimentazione / cavi di comunicazione
15 Sportello di manutenzione
16 Morsetti del quadro elettrico
17 Morsetti del quadro elettrico per serbatoio acqua calda sanitaria (opzione)
18 Riscaldatore di riserva
19 Chimney
20 Sensore pressione acqua riscaldamento ambiente
21 Opzioni
14
1 Serbatoio acqua 300 l
2 HPSU MMI anteriore 3xx
3 HPSU MMI coperchio 3xx
4 Scambiatore acqua calda sanitaria
5 Carico scambiatore
Unit
à esterna ERLA-D
6 Scambiatore BIV
7 Componenti idraulici
8 Quadro elettrico
9 Coperchio serbatoio 3xx
10 Scambiatore di calore a piastre
