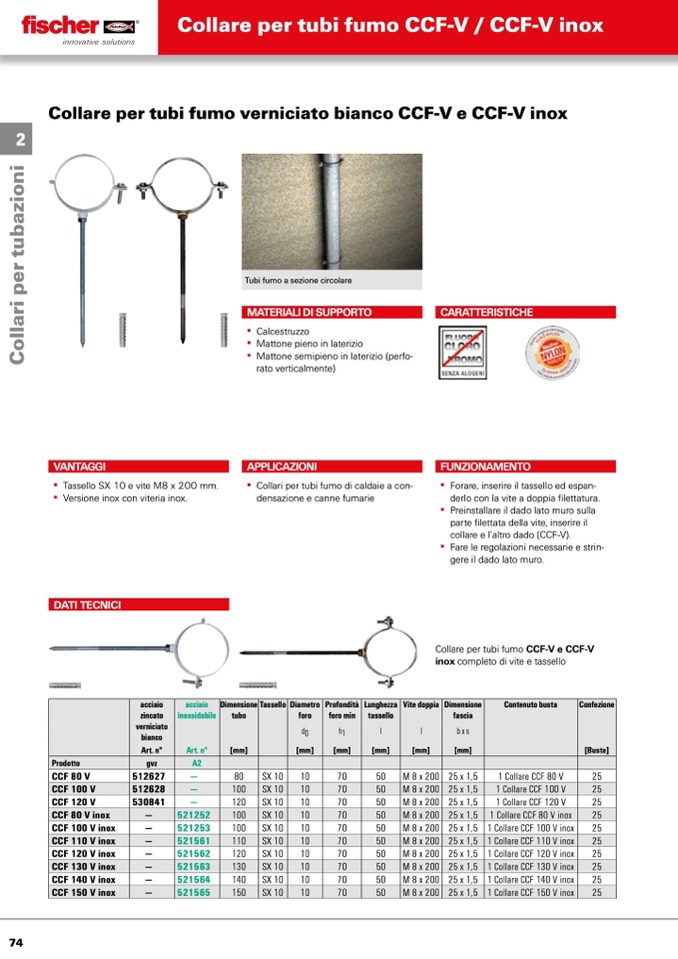

Collare per tubi fumo CCF-V / CCF-V inox
2
Collare per tubi fumo verniciato bianco CCF-V e CCF-V inox
Tubi fumo a sezione circolare
MATERIALI DI SUPPORTO
▪▪ Calcestruzzo
▪▪ Mattone▪pieno▪in▪laterizio
▪▪ Mattone▪semipieno▪in▪laterizio▪(perfo-
rato▪verticalmente)
APPLICAZIONI
▪▪ Collari▪per▪tubi▪fumo▪di▪caldaie▪a▪con-
densazione▪e▪canne▪fumarie
VANTAGGI
▪▪ Tassello▪SX▪10▪e▪vite▪M8▪x▪200▪mm.
▪▪ Versione▪inox▪con▪viteria▪inox.
CARATTERISTICHE
FUNZIONAMENTO
▪▪ Forare,▪inserire▪il▪tassello▪ed▪espan-
derlo▪con▪la▪vite▪a▪doppia▪filettatura.
▪▪ Preinstallare▪il▪dado▪lato▪muro▪sulla▪
parte▪filettata▪della▪vite,▪inserire▪il▪
collare▪e▪l’altro▪dado▪(CCF-V).
▪▪ Fare▪le▪regolazioni▪necessarie▪e▪strin-
gere▪il▪dado▪lato▪muro.
Collare▪per▪tubi▪fumo▪CCF-V e CCF-V
inox completo▪di▪vite▪e▪tassello
DATI TECNICI
acciaio
zincato
verniciato
bianco
acciaio
inossidabile
Dimensione
tubo
Tassello Diametro
foro
Profondità
foro min
Lunghezza
tassello
Vite doppia Dimensione
fascia
Contenuto busta Confezione
d0
h1 l l bx s
Art. n°
Art. n°
[mm] [mm]
[mm] [mm] [mm] [mm] [Buste]
Prodotto gvz
A2
CCF 80 V 512627
—
80 SX 10 10
70 50 M 8 x 200 25 x 1,5
1 Collare CCF 80 V 25
CCF 100 V
512628
—
100
SX 10
10
70
50
M 8 x 200
25 x 1,5
1 Collare CCF 100 V
25
CCF 120 V 530841
—
120 SX 10 10
70 50 M 8 x 200 25 x 1,5
1 Collare CCF 120 V 25
CCF 80 V inox
—
521252
100
SX 10
10
70
50
M 8 x 200
25 x 1,5
1 Collare CCF 80 V inox
25
CCF 100 V inox
—
521253
100
SX 10
10
70
50
M 8 x 200
25 x 1,5
1 Collare CCF 100 V inox
25
CCF 110 V inox
—
521561
110
SX 10
10
70
50
M 8 x 200
25 x 1,5
1 Collare CCF 110 V inox
25
CCF 120 V inox
—
521562
120
SX 10
10
70
50
M 8 x 200
25 x 1,5
1 Collare CCF 120 V inox
25
CCF 130 V inox
—
521563
130
SX 10
10
70
50
M 8 x 200
25 x 1,5
1 Collare CCF 130 V inox
25
CCF 140 V inox
—
521564
140
SX 10
10
70
50
M 8 x 200
25 x 1,5
1 Collare CCF 140 V inox
25
CCF 150 V inox
— 521565
150 SX 10 10
70 50 M 8 x 200 25 x 1,5
1 Collare CCF 150 V inox 25
