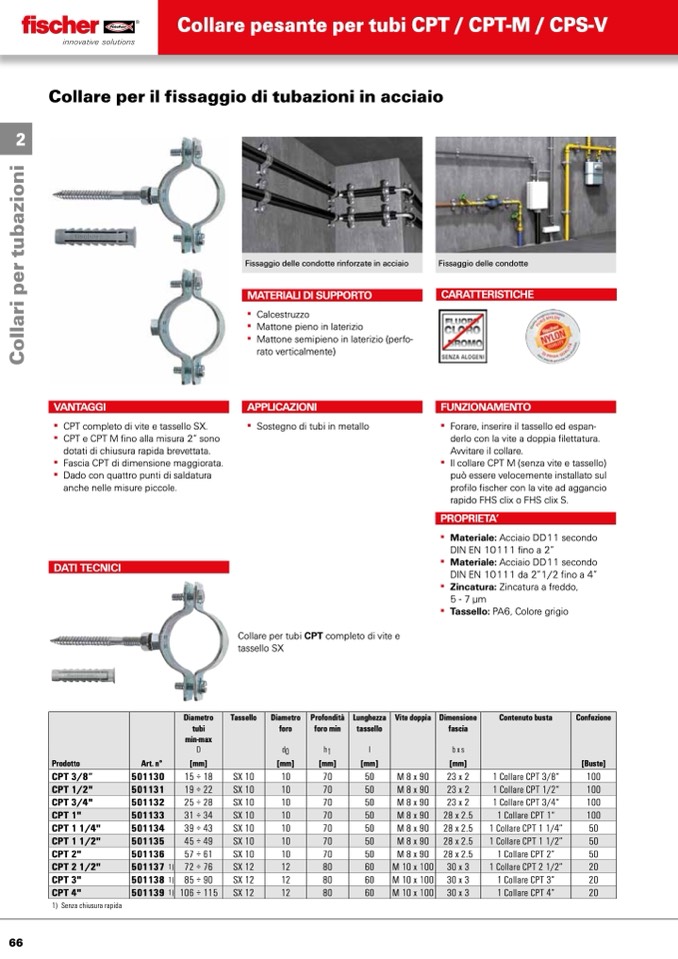

Collare pesante per tubi CPT / CPT-M / CPS-V
2
Collare per il fissaggio di tubazioni in acciaio
Fissaggio delle condotte rinforzate in acciaio
MATERIALI DI SUPPORTO
▪▪ Calcestruzzo
▪▪ Mattone▪pieno▪in▪laterizio
▪▪ Mattone▪semipieno▪in▪laterizio▪(perfo-
rato▪verticalmente)
APPLICAZIONI
▪▪ Sostegno▪di▪tubi▪in▪metallo
VANTAGGI
▪▪ CPT▪completo▪di▪vite▪e▪tassello▪SX.
▪▪ CPT▪e▪CPT▪M▪fino▪alla▪misura▪2”▪sono▪
dotati▪di▪chiusura▪rapida▪brevettata.
▪▪ Fascia▪CPT▪di▪dimensione▪maggiorata.
▪▪ Dado▪con▪quattro▪punti▪di▪saldatura▪
anche▪nelle▪misure▪piccole.
DATI TECNICI
Fissaggio delle condotte
CARATTERISTICHE
FUNZIONAMENTO
▪▪
▪▪
Forare,▪inserire▪il▪tassello▪ed▪espan-
derlo▪con▪la▪vite▪a▪doppia▪filettatura.▪
Avvitare▪il▪collare.
Il▪collare▪CPT▪M▪(senza▪vite▪e▪tassello)▪
può▪essere▪velocemente▪installato▪sul▪
profilo▪fischer▪con▪la▪vite▪ad▪aggancio▪
rapido▪FHS▪clix▪o▪FHS▪clix▪S.
PROPRIETA’
▪▪ Materiale:▪Acciaio DD11▪secondo▪
DIN EN 10111▪fino▪a▪2”
▪▪ Materiale:▪Acciaio DD11▪secondo▪
DIN EN 10111▪da▪2”1/2▪fino▪a▪4”
▪▪ Zincatura:▪Zincatura▪a▪freddo,▪
5 - 7 μm
▪▪ Tassello:▪PA6,▪Colore▪grigio
Collare▪per▪tubi▪CPT▪completo▪di▪vite▪e▪
tassello▪SX
Diametro
tubi
min-max
Tassello Diametro
foro
Profondità
foro min
Lunghezza
tassello
Vite doppia Dimensione
fascia
Contenuto busta Confezione
D
d0
h1
l
bx s
Prodotto Art. n°
[mm] [mm] [mm] [mm] [mm] [Buste]
CPT 3/8” 501130
15 ÷ 18 SX 10 10 70 50 M 8 x 90 23 x 2
1 Collare CPT 3/8“ 100
CPT 1/2"
501131
19 ÷ 22
SX 10
10
70
50
M 8 x 90
23 x 2
1 Collare CPT 1/2“
100
CPT 3/4"
501132
25 ÷ 28
SX 10
10
70
50
M 8 x 90
23 x 2
1 Collare CPT 3/4“
100
CPT 1"
501133
31 ÷ 34
SX 10
10
70
50
M 8 x 90
28 x 2.5
1 Collare CPT 1“
100
CPT 1 1/4"
501134
39 ÷ 43
SX 10
10
70
50
M 8 x 90
28 x 2.5
1 Collare CPT 1 1/4”
50
CPT 1 1/2" 501135
45 ÷ 49 SX 10 10 70 50 M 8 x 90 28 x 2.5
1 Collare CPT 1 1/2” 50
CPT 2"
501136
57 ÷ 61
SX 10
10
70
50
M 8 x 90
28 x 2.5
1 Collare CPT 2”
50
CPT 2 1/2"
501137 1)
72 ÷ 76
SX 12
12
80
60
M 10 x 100
30 x 3
1 Collare CPT 2 1/2”
20
CPT 3"
501138 1)
85 ÷ 90
SX 12
12
80
60
M 10 x 100
30 x 3
1 Collare CPT 3”
20
CPT 4"
501139 1)
106 ÷ 115
SX 12
12
80
60
M 10 x 100
30 x 3
1 Collare CPT 4”
20
1) Senza chiusura rapida
