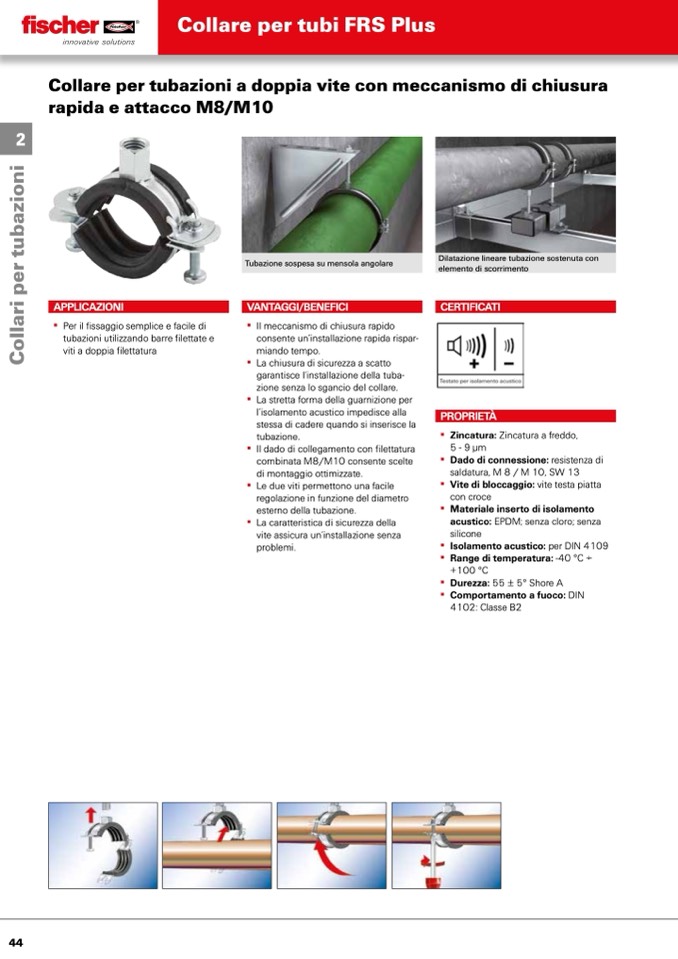

Collare per tubi FRS Plus

2

Collare per tubazioni a doppia vite con meccanismo di chiusura

rapida e attacco M8/M10

Tubazione sospesa su mensola angolare

VANTAGGI/BENEFICI

CERTIFICATI

APPLICAZIONI

▪▪ Per▪il▪fissaggio▪semplice▪e▪facile▪di▪

tubazioni▪utilizzando▪barre▪filettate▪e▪

viti▪a▪doppia▪filettatura

▪▪ Il▪meccanismo▪di▪chiusura▪rapido▪

consente▪un’installazione▪rapida▪rispar-

miando▪tempo.

▪▪ La▪chiusura▪di▪sicurezza▪a▪scatto▪

garantisce▪l’installazione▪della▪tuba-

zione▪senza▪lo▪sgancio▪del▪collare.

▪▪ La▪stretta▪forma▪della▪guarnizione▪per▪

l’isolamento▪acustico▪impedisce▪alla▪

stessa▪di▪cadere▪quando▪si▪inserisce▪la▪

tubazione.

▪▪ Il▪dado▪di▪collegamento▪con▪filettatura▪

combinata▪M8/M10▪consente▪scelte▪

di▪montaggio▪ottimizzate.

▪▪ Le▪due▪viti▪permettono▪una▪facile▪

regolazione▪in▪funzione▪del▪diametro▪

esterno▪della▪tubazione.

▪▪ La▪caratteristica▪di▪sicurezza▪della▪

vite▪assicura▪un’installazione▪senza▪

problemi.

Dilatazione lineare tubazione sostenuta con

elemento di scorrimento

PROPRIETÀ

▪▪ Zincatura:▪Zincatura▪a▪freddo,▪

5 - 9 μm

▪▪ Dado di connessione:▪resistenza▪di▪

saldatura,▪M▪8▪/▪M▪10,▪SW▪13

▪▪ Vite di bloccaggio:▪vite▪testa▪piatta▪

con▪croce

▪▪ Materiale inserto di isolamento

acustico:▪EPDM;▪senza▪cloro;▪senza▪

silicone

▪▪ Isolamento acustico:▪per▪DIN▪4109

▪▪ Range di temperatura:▪-40 °C▪÷▪

+100 °C

▪▪ Durezza:▪55 ± 5°▪Shore A

▪▪ Comportamento a fuoco:▪DIN▪

4102:▪Classe▪B2
