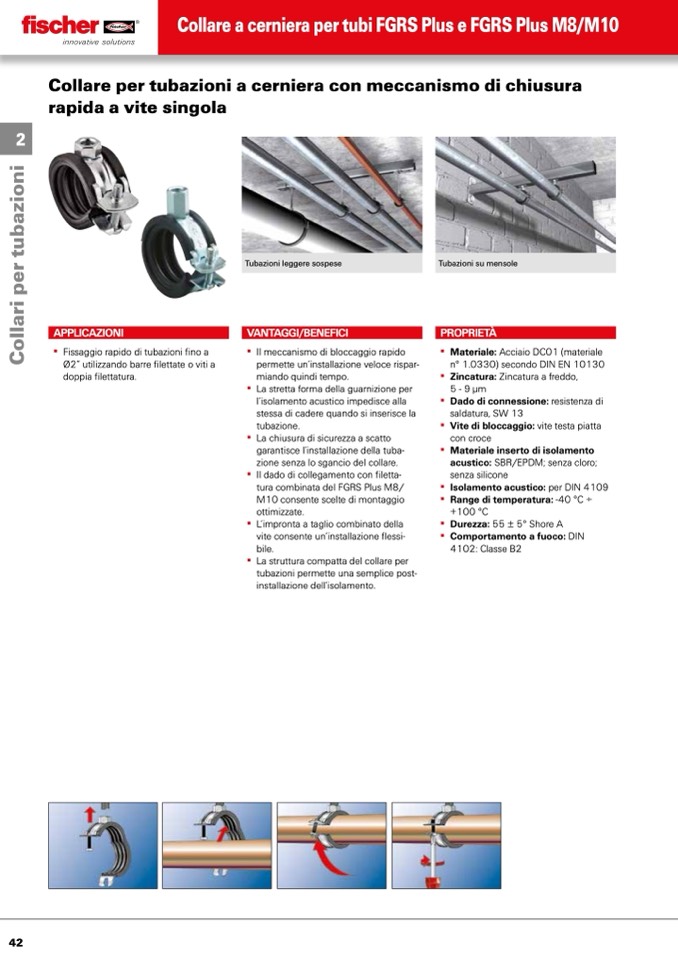

Collare a cerniera per tubi FGRS Plus e FGRS Plus M8/M10

2

Collare per tubazioni a cerniera con meccanismo di chiusura

rapida a vite singola

Tubazioni leggere sospese

VANTAGGI/BENEFICI

▪▪ Il▪meccanismo▪di▪bloccaggio▪rapido▪

permette▪un’installazione▪veloce▪rispar-

miando▪quindi▪tempo.

▪▪ La▪stretta▪forma▪della▪guarnizione▪per▪

l’isolamento▪acustico▪impedisce▪alla▪

stessa▪di▪cadere▪quando▪si▪inserisce▪la▪

tubazione.

▪▪ La▪chiusura▪di▪sicurezza▪a▪scatto▪

garantisce▪l’installazione▪della▪tuba-

zione▪senza▪lo▪sgancio▪del▪collare.

▪▪ Il▪dado▪di▪collegamento▪con▪filetta-

tura▪combinata▪del▪FGRS▪Plus▪M8/

M10▪consente▪scelte▪di▪montaggio▪

ottimizzate.

▪▪ L’impronta▪a▪taglio▪combinato▪della▪

vite▪consente▪un’installazione▪flessi-

bile.

▪▪ La▪struttura▪compatta▪del▪collare▪per▪

tubazioni▪permette▪una▪semplice▪post-

installazione▪dell’isolamento.

APPLICAZIONI

▪▪ Fissaggio▪rapido▪di▪tubazioni▪fino▪a▪

Ø2”▪utilizzando▪barre▪filettate▪o▪viti▪a▪

doppia▪filettatura.

Tubazioni su mensole

PROPRIETÀ

▪▪

▪▪

▪▪

▪▪

▪▪

▪▪

▪▪

▪▪

▪▪

Materiale:▪Acciaio DC01▪(materiale▪

n° 1.0330)▪secondo▪DIN EN 10130

Zincatura:▪Zincatura▪a▪freddo,▪

5 - 9 μm

Dado di connessione:▪resistenza▪di▪

saldatura,▪SW▪13

Vite di bloccaggio:▪vite▪testa▪piatta▪

con▪croce

Materiale inserto di isolamento

acustico:▪SBR/EPDM;▪senza▪cloro;▪

senza▪silicone

Isolamento acustico:▪per▪DIN▪4109

Range di temperatura:▪-40 °C▪÷▪

+100 °C

Durezza:▪55 ± 5°▪Shore A

Comportamento a fuoco:▪DIN▪

4102:▪Classe▪B2
