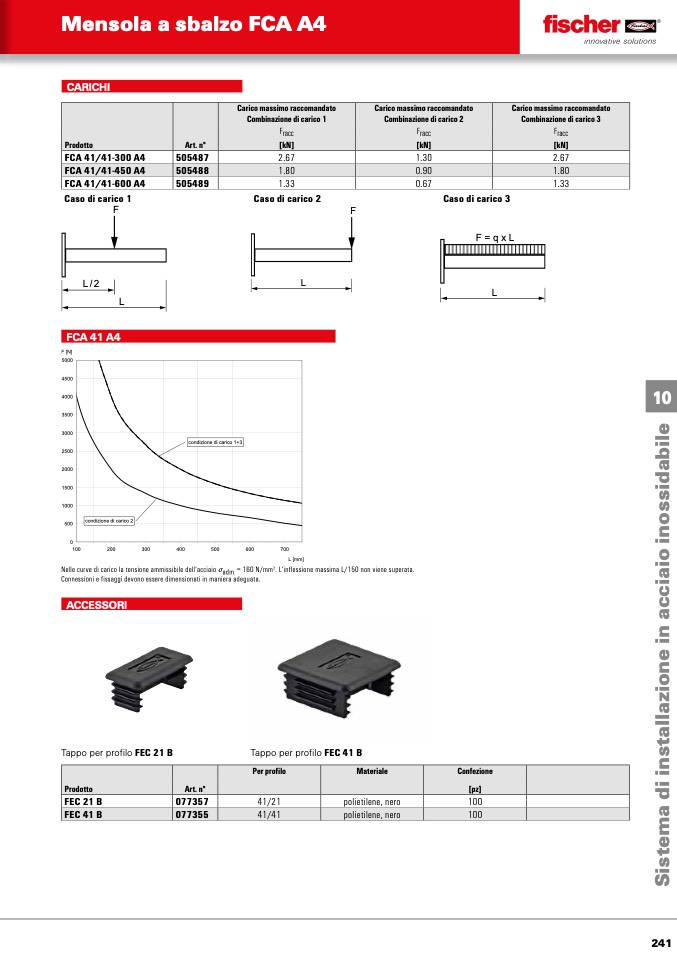

Mensola a sbalzo FCA A4

CARICHI

Carico massimo raccomandato

Combinazione di carico 1

Carico massimo raccomandato

Combinazione di carico 2

Carico massimo raccomandato

Combinazione di carico 3

Fracc Fracc Fracc

Prodotto Art. n° [kN] [kN] [kN]

FCA 41/41-300 A4 505487 2.67 1.30 2.67

FCA 41/41-450 A4

505488

1.80

0.90

1.80

FCA 41/41-600 A4

505489

1.33

0.67

1.33

Caso di carico 1

Caso di carico 2

�

Caso di carico 3

���������

�

�

�

�

�

�

�

�

�

�

FCA 41 A4

�����

����

����

����

����

����

����

����

����

����

���

�

���

���

���

���

���

���

���

������

����������������������

������������������������

Nelle curve di carico la tensione ammissibile dell‘acciaio σadm

.

= 160 N/mm

2

. L‘inflessione massima L/150 non viene superata.

Connessioni e fissaggi devono essere dimensionati in maniera adeguata.

Tappo▪per▪profilo FEC 21 B

Tappo▪per▪profilo▪FEC 41 B

ACCESSORI

Per profilo Materiale Confezione

Prodotto Art. n° [pz]

FEC 21 B 077357 41/21 polietilene, nero 100

FEC 41 B

077355

41/41

polietilene, nero

100
