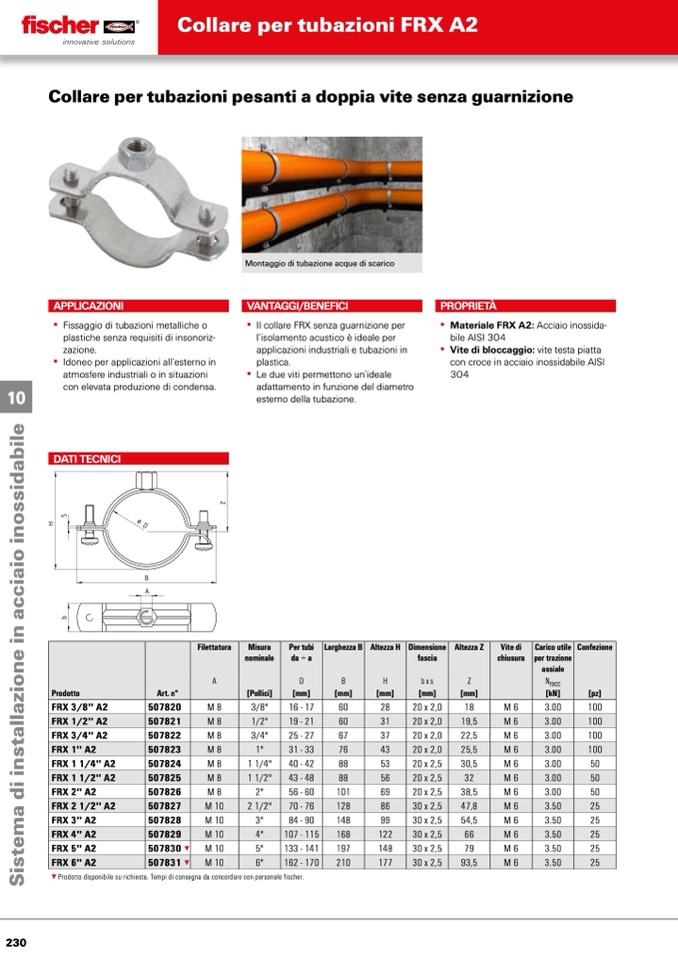

Collare per tubazioni FRX A2
10
Collare per tubazioni pesanti a doppia vite senza guarnizione
APPLICAZIONI
▪▪ Fissaggio▪di▪tubazioni▪metalliche▪o▪
plastiche▪senza▪requisiti▪di▪insonoriz-
zazione.
▪▪ Idoneo▪per▪applicazioni▪all’esterno▪in▪
atmosfere▪industriali▪o▪in▪situazioni▪
con▪elevata▪produzione▪di▪condensa.
Montaggio di tubazione acque di scarico
VANTAGGI/BENEFICI
PROPRIETÀ
▪▪ Materiale FRX A2:▪Acciaio▪inossida-
bile▪AISI▪304
▪▪ Vite di bloccaggio:▪vite▪testa▪piatta▪
con▪croce▪in▪acciaio▪inossidabile▪AISI▪
304
▪▪
▪▪
Il▪collare▪FRX▪senza▪guarnizione▪per▪
l’isolamento▪acustico▪è▪ideale▪per▪
applicazioni▪industriali▪e▪tubazioni▪in▪
plastica.
Le▪due▪viti▪permettono▪un’ideale▪
adattamento▪in▪funzione▪del▪diametro▪
esterno▪della▪tubazione.
DATI TECNICI
Filettatura Misura
nominale
Per tubi
da÷a
Larghezza B Altezza H Dimensione
fascia
Altezza Z Vite di
chiusura
Carico utile
per trazione
assiale
Confezione
A D
B H bx s Z Nracc
Prodotto Art. n° [Pollici] [mm]
[mm] [mm] [mm] [mm] [kN] [pz]
FRX 3/8'' A2 507820
M8 3/8" 16 - 17
60 28 20 x 2,0 18 M6 3.00 100
FRX 1/2'' A2
507821
M8
1/2"
19 - 21
60
31
20 x 2,0
19,5
M6
3.00
100
FRX 3/4'' A2
507822
M8
3/4"
25 - 27
67
37
20 x 2,0
22,5
M6
3.00
100
FRX 1'' A2
507823
M8
1"
31 - 33
76
43
20 x 2,0
25,5
M6
3.00
100
FRX 1 1/4'' A2
507824
M8
1 1/4"
40 - 42
88
53
20 x 2,5
30,5
M6
3.00
50
FRX 1 1/2'' A2 507825
M8 1 1/2" 43 - 48
88 56 20 x 2,5 32 M6 3.00 50
FRX 2'' A2
507826
M8
2"
56 - 60
101
69
20 x 2,5
38,5
M6
3.00
50
FRX 2 1/2'' A2
507827
M 10
2 1/2"
70 - 76
128
86
30 x 2,5
47,8
M6
3.50
25
FRX 3'' A2
507828
M 10
3"
84 - 90
148
99
30 x 2,5
54,5
M6
3.50
25
FRX 4'' A2
507829
M 10
4"
107 - 115
168
122
30 x 2,5
66
M6
3.50
25
FRX 5'' A2
507830 ▼
M 10
5"
133 - 141
197
148
30 x 2,5
79
M6
3.50
25
FRX 6'' A2
507831 ▼
M 10
6"
162 - 170
210
177
30 x 2,5
93,5
M6
3.50
25
▼ Prodotto disponibile su richiesta. Tempi di consegna da concordare con personale fischer.
