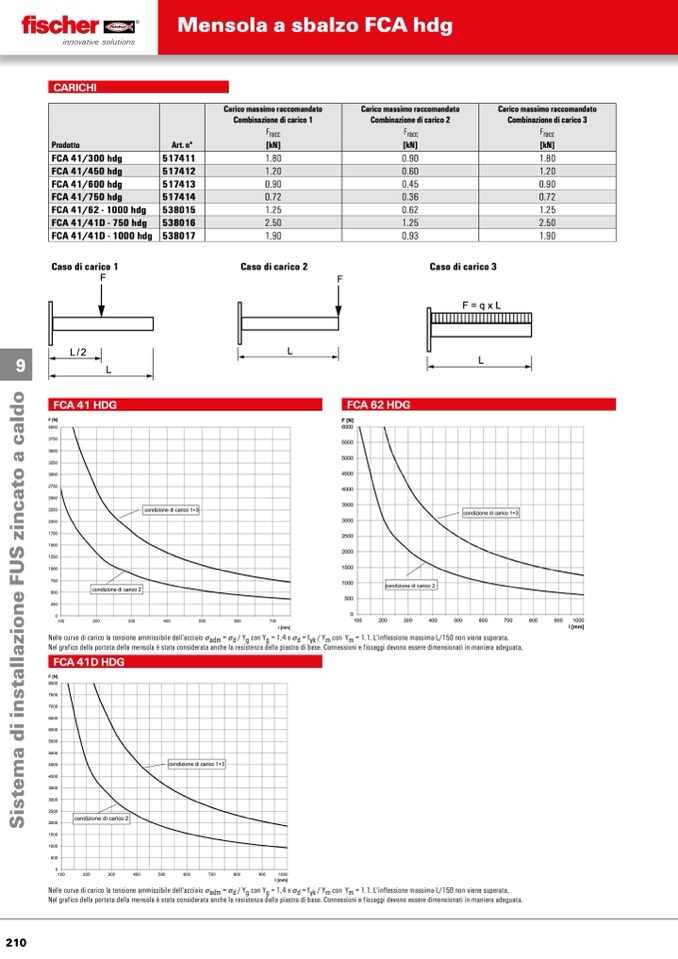

Mensola a sbalzo FCA hdg
CARICHI
Carico massimo raccomandato
Combinazione di carico 1
Carico massimo raccomandato
Combinazione di carico 2
Carico massimo raccomandato
Combinazione di carico 3
Fracc Fracc Fracc
Prodotto Art. n° [kN] [kN] [kN]
FCA 41/300 hdg 517411 1.80 0.90 1.80
FCA 41/450 hdg
517412
1.20
0.60
1.20
FCA 41/600 hdg
517413
0.90
0.45
0.90
FCA 41/750 hdg 517414 0.72 0.36 0.72
FCA 41/62 - 1000 hdg
538015
1.25
0.62
1.25
FCA 41/41D - 750 hdg
538016
2.50
1.25
2.50
FCA 41/41D - 1000 hdg
538017
1.90
0.93
1.90
Caso di carico 1
Caso di carico 2
Caso di carico 3
�
�
�
�
�
�
9
�
�
F [N]
���������
�
�
condizion
�
FCA 41 HDG
FCA 62 HDG
F [N]
4000
3750
3500
3250
3000
2750
2500
2250
2000
1750
1500
1250
1000
750
500
250
0
condizione di carico 1+3
400
6000
5500
5000
4500
4000
3500
3000
2500
2000
1500
1000
500
0
100
200
300
400
500
600
700
800
900
1000
l [mm]
condizione di carico 1+3
condizione di carico 2
F [N]
8000
7500
7000
6500
6000
5500
5000
4500
4000
3500
3000
2500
2000
1500
1000
500
0
100
200
300
500
600
700
e di cari co 2
l [mm]
Nelle curve di carico la tensione ammissibile dell‘acciaio σadm = σd / Yg con Yg = 1,4 e σd = fyk / Ym con Ym = 1.1. L‘inflessione massima L/150 non viene superata.
Nel grafico della portata della mensola è stata considerata anche la resistenza della piastra di base. Connessioni e fissaggi devono essere dimensionati in maniera adeguata.
FCA 41D HDG
co ndizio ne di caric o 1+3
100
200
300
400
500
600
700
800
900
1000
l [mm]
condizione di carico 2
Nelle curve di carico la tensione ammissibile dell‘acciaio σadm = σd / Yg con Yg = 1,4 e σd = fyk / Ym con Ym = 1.1. L‘inflessione massima L/150 non viene superata.
Nel grafico della portata della mensola è stata considerata anche la resistenza della piastra di base. Connessioni e fissaggi devono essere dimensionati in maniera adeguata.
