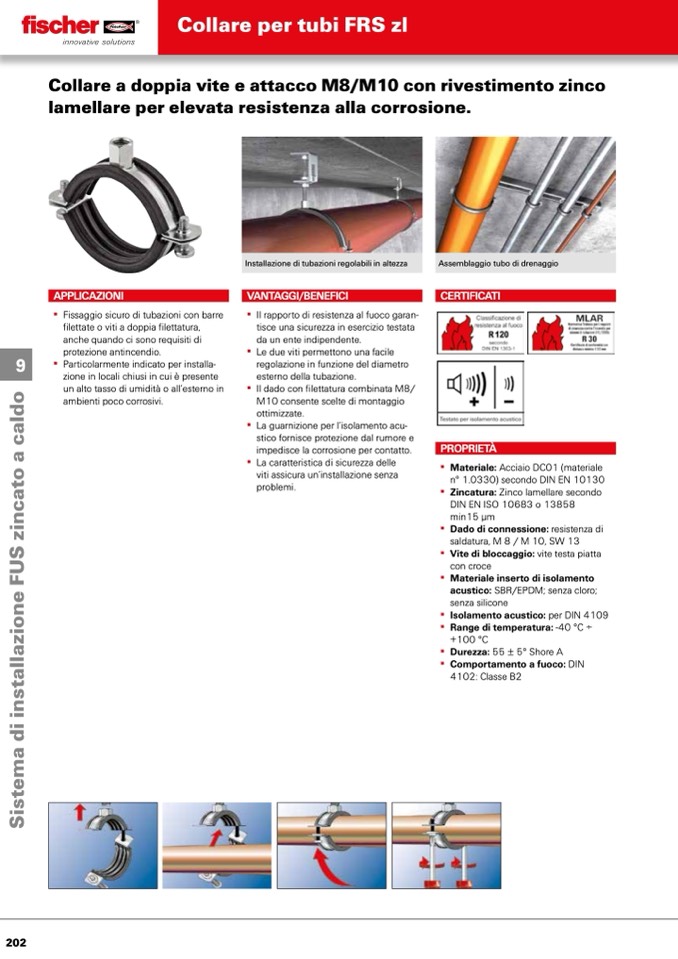

Collare per tubi FRS zl

Collare a doppia vite e attacco M8/M10 con rivestimento zinco

lamellare per elevata resistenza alla corrosione.

9

APPLICAZIONI

▪▪ Fissaggio▪sicuro▪di▪tubazioni▪con▪barre▪

filettate▪o▪viti▪a▪doppia▪filettatura,▪

anche▪quando▪ci▪sono▪requisiti▪di▪

protezione▪antincendio.

▪▪ Particolarmente▪indicato▪per▪installa-

zione▪in▪locali▪chiusi▪in▪cui▪è▪presente▪

un▪alto▪tasso▪di▪umidità▪o▪all’esterno▪in▪

ambienti▪poco▪corrosivi.

Installazione di tubazioni regolabili in altezza

VANTAGGI/BENEFICI

▪▪ Il▪rapporto▪di▪resistenza▪al▪fuoco▪garan-

tisce▪una▪sicurezza▪in▪esercizio▪testata▪

da▪un▪ente▪indipendente.

▪▪ Le▪due▪viti▪permettono▪una▪facile▪

regolazione▪in▪funzione▪del▪diametro▪

esterno▪della▪tubazione.

▪▪ Il▪dado▪con▪filettatura▪combinata▪M8/

M10▪consente▪scelte▪di▪montaggio▪

ottimizzate.

▪▪ La▪guarnizione▪per▪l’isolamento▪acu-

stico▪fornisce▪protezione▪dal▪rumore▪e▪

impedisce▪la▪corrosione▪per▪contatto.

▪▪ La▪caratteristica▪di▪sicurezza▪delle▪

viti▪assicura▪un’installazione▪senza▪

problemi.

Assemblaggio tubo di drenaggio

CERTIFICATI

PROPRIETÀ

▪▪ Materiale:▪Acciaio DC01▪(materiale▪

n° 1.0330)▪secondo▪DIN EN 10130

▪▪ Zincatura:▪Zinco▪lamellare▪secondo▪

DIN▪EN▪ISO▪10683▪o▪13858▪

min15 μm

▪▪ Dado di connessione:▪resistenza▪di▪

saldatura,▪M▪8▪/▪M▪10,▪SW▪13

▪▪ Vite di bloccaggio:▪vite▪testa▪piatta▪

con▪croce

▪▪ Materiale inserto di isolamento

acustico:▪SBR/EPDM;▪senza▪cloro;▪

senza▪silicone

▪▪ Isolamento acustico:▪per▪DIN▪4109

▪▪ Range di temperatura:▪-40 °C▪÷▪

+100 °C

▪▪ Durezza:▪55 ± 5°▪Shore A

▪▪ Comportamento a fuoco:▪DIN▪

4102:▪Classe▪B2
