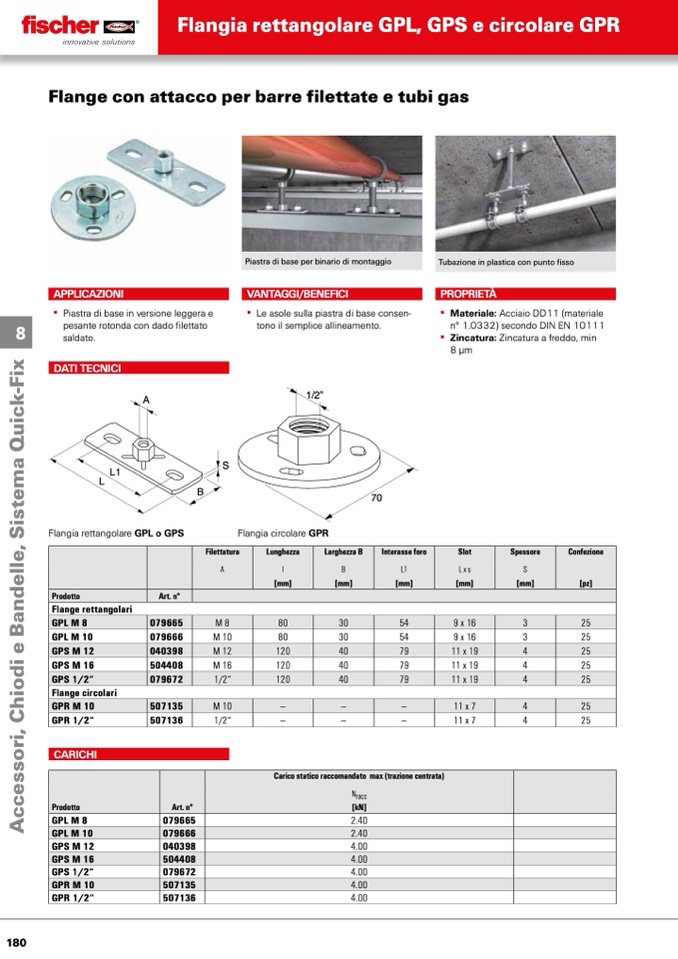

Flangia rettangolare GPL, GPS e circolare GPR

Flange con attacco per barre filettate e tubi gas

8

APPLICAZIONI

▪▪ Piastra▪di▪base▪in▪versione▪leggera▪e▪

pesante▪rotonda▪con▪dado▪filettato▪

saldato.

Piastra di base per binario di montaggio

VANTAGGI/BENEFICI

▪▪ Le▪asole▪sulla▪piastra▪di▪base▪consen-

tono▪il▪semplice▪allineamento.

Tubazione in plastica con punto fisso

PROPRIETÀ

▪▪ Materiale:▪Acciaio▪DD11▪(materiale▪

n°▪1.0332)▪secondo▪DIN▪EN▪10111

▪▪ Zincatura:▪Zincatura▪a▪freddo,▪min▪

8 μm

DATI TECNICI

A

L1

L

S

B

1/2”

Flangia▪circolare▪GPR

70

Flangia▪rettangolare▪GPL o GPS

Filettatura Lunghezza

Larghezza B Interasse foro Slot

Spessore Confezione

A

l

B

L1

L xs

S

[mm]

[mm] [mm] [mm]

[mm] [pz]

Prodotto Art. n°

Flange rettangolari

GPL M 8 079665

M8 80

30 54 9 x 16

3

25

GPL M 10

079666

M 10

80

30 54 9 x 16

3

25

GPS M 12

040398

M 12

120

40 79 11 x 19

4

25

GPS M 16

504408

M 16

120

40 79 11 x 19

4

25

GPS 1/2“ 079672

1/2“ 120

40 79 11 x 19

4

25

Flange circolari

GPR M 10 507135

M 10 —

— — 11 x 7

4

25

GPR 1/2“

507136

1/2“

—

— — 11 x 7

4

25

CARICHI

Carico statico raccomandato max (trazione centrata)

Nracc

Prodotto Art. n°

[kN]

GPL M 8 079665

2.40

GPL M 10

079666

2.40

GPS M 12

040398

4.00

GPS M 16 504408

4.00

GPS 1/2“

079672

4.00

GPR M 10

507135

4.00

GPR 1/2“

507136

4.00
