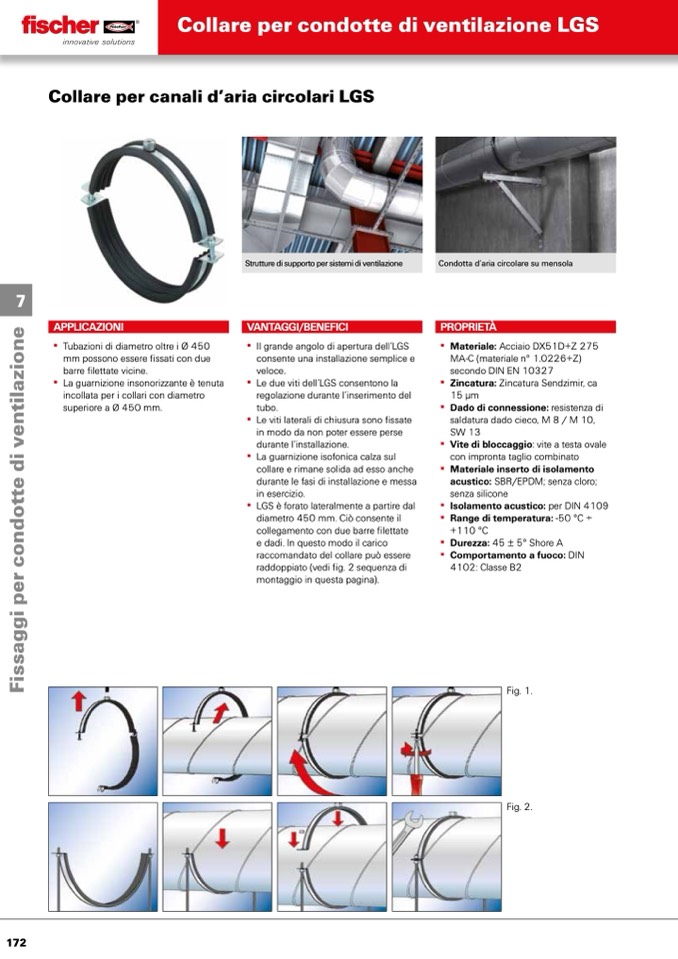

Collare per condotte di ventilazione LGS

7

Collare per canali d’aria circolari LGS

Strutture di supporto per sistemi di ventilazione

VANTAGGI/BENEFICI

▪▪ Il▪grande▪angolo▪di▪apertura▪dell’LGS▪

consente▪una▪installazione▪semplice▪e▪

veloce.

▪▪ Le▪due▪viti▪dell’LGS▪consentono▪la▪

regolazione▪durante▪l’inserimento▪del▪

tubo.

▪▪ Le▪viti▪laterali▪di▪chiusura▪sono▪fissate▪

in▪modo▪da▪non▪poter▪essere▪perse▪

durante▪l’installazione.

▪▪ La▪guarnizione▪isofonica▪calza▪sul▪

collare▪e▪rimane▪solida▪ad▪esso▪anche▪

durante▪le▪fasi▪di▪installazione▪e▪messa▪

in▪esercizio.

▪▪ LGS▪è▪forato▪lateralmente▪a▪partire▪dal▪

diametro▪450 mm.▪Ciò▪consente▪il▪

collegamento▪con▪due▪barre▪filettate▪

e▪dadi.▪In▪questo▪modo▪il▪carico▪

raccomandato▪del▪collare▪può▪essere▪

raddoppiato▪(vedi▪fig.▪2▪sequenza▪di▪

montaggio▪in▪questa▪pagina).

Condotta d’aria circolare su mensola

PROPRIETÀ

▪▪ Materiale:▪Acciaio▪DX51D+Z 275▪

MA-C▪(materiale▪n° 1.0226+Z)▪

secondo▪DIN EN 10327

▪▪ Zincatura:▪Zincatura▪Sendzimir,▪ca▪

15▪μm

▪▪ Dado di connessione:▪resistenza▪di▪

saldatura▪dado▪cieco,▪M▪8▪/▪M▪10,▪

SW▪13

▪▪ Vite di bloccaggio:▪vite▪a▪testa▪ovale▪

con▪impronta▪taglio▪combinato

▪▪ Materiale inserto di isolamento

acustico:▪SBR/EPDM;▪senza▪cloro;▪

senza▪silicone

▪▪ Isolamento acustico:▪per▪DIN▪4109

▪▪ Range di temperatura:▪-50 °C▪÷▪

+110 °C

▪▪ Durezza:▪45 ± 5°▪Shore A

▪▪ Comportamento a fuoco:▪DIN▪

4102:▪Classe▪B2

Fig.▪1.

Fig.▪2.

APPLICAZIONI

▪▪ Tubazioni▪di▪diametro▪oltre▪i▪Ø▪450▪

mm▪possono▪essere▪fissati▪con▪due▪

barre▪filettate▪vicine.

▪▪ La▪guarnizione▪insonorizzante▪è▪tenuta▪

incollata▪per▪i▪collari▪con▪diametro▪

superiore▪a▪Ø▪450▪mm.

172
