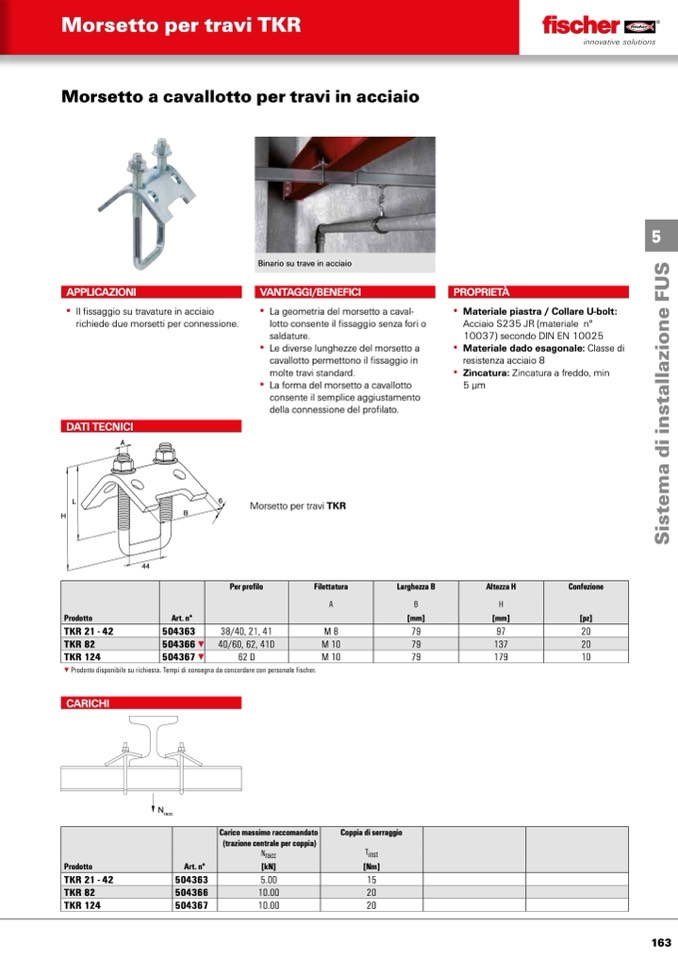

Morsetto per travi TKR

Morsetto a cavallotto per travi in acciaio

S

i

s

t

e

m

a

d

i

i

n

s

t

a

l

l

a

z

i

o

n

e

F

U

S

APPLICAZIONI

▪▪ Il▪fissaggio▪su▪travature▪in▪acciaio▪

richiede▪due▪morsetti▪per▪connessione.

DATI TECNICI

A

L

6

H

B

44

Binario su trave in acciaio

VANTAGGI/BENEFICI

▪▪ La▪geometria▪del▪morsetto▪a▪caval-

lotto▪consente▪il▪fissaggio▪senza▪fori▪o▪

saldature.

▪▪ Le▪diverse▪lunghezze▪del▪morsetto▪a▪

cavallotto▪permettono▪il▪fissaggio▪in▪

molte▪travi▪standard.

▪▪ La▪forma▪del▪morsetto▪a▪cavallotto▪

consente▪il▪semplice▪aggiustamento▪

della▪connessione▪del▪profilato.

PROPRIETÀ

▪▪ Materiale piastra / Collare U-bolt:▪

Acciaio▪S235▪JR▪(materiale▪▪n°▪

10037)▪secondo▪DIN▪EN▪10025

▪▪ Materiale dado esagonale:▪Classe▪di▪

resistenza▪acciaio▪8

▪▪ Zincatura:▪Zincatura▪a▪freddo,▪min▪

5▪μm

Prodotto

TKR 21 - 42

TKR 82

TKR 124

▼ Prodotto disponibile su richiesta. Tempi di consegna da concordare con personale fischer.

[mm]

M 8

79

M 10

79

M 10

79

CARICHI

Prodotto

TKR 21 - 42

TKR 82

TKR 124

Art. n°

504363

504366

504367

Carico massimo raccomandato

(trazione centrale per coppia)

Nracc

[kN]

5.00

10.00

10.00

Coppia di serraggio

Tinst

[Nm]

15

20

20

Art. n°

504363

38/40, 21, 41

40/60, 62, 41D

62 D

504366 ▼

504367 ▼

N

racc

Per profilo

Filettatura

Larghezza B

Confezione

[mm]

[pz]

97

20

137

20

179

10

Morsetto▪per▪travi▪TKR

A

B

H

Altezza H

5

163
