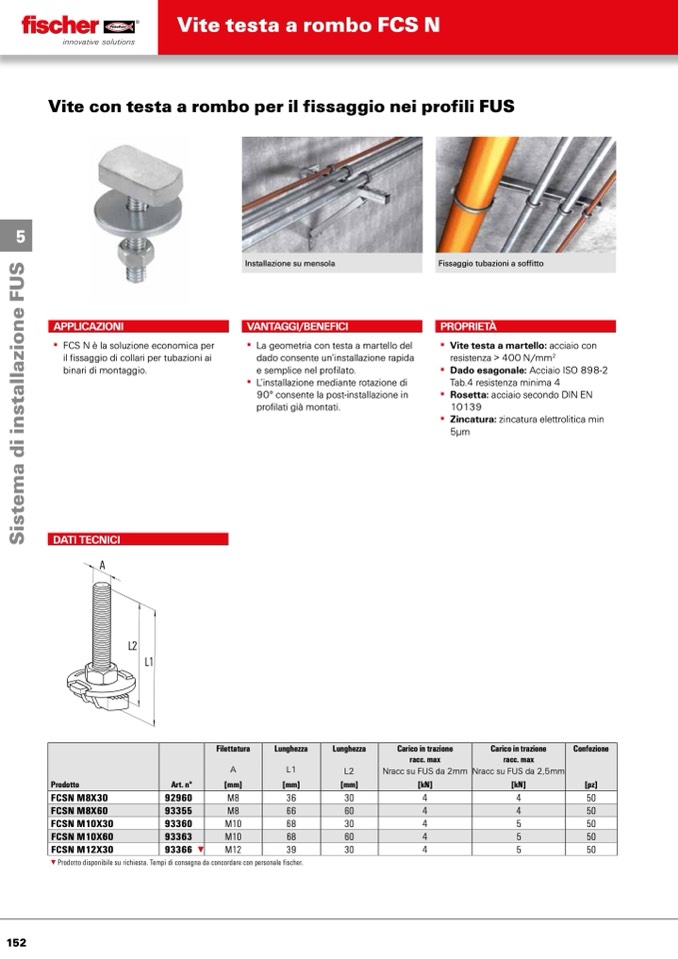

Vite testa a rombo FCS N

5

Vite con testa a rombo per il fissaggio nei profili FUS

Installazione su mensola

VANTAGGI/BENEFICI

▪▪ La▪geometria▪con▪testa▪a▪martello▪del▪

dado▪consente▪un’installazione▪rapida▪

e▪semplice▪nel▪profilato.

▪▪ L’installazione▪mediante▪rotazione▪di▪

90°▪consente▪la▪post-installazione▪in▪

profilati▪già▪montati.

APPLICAZIONI

▪▪ FCS▪N▪è▪la▪soluzione▪economica▪per▪

il▪fissaggio▪di▪collari▪per▪tubazioni▪ai▪

binari▪di▪montaggio.

Fissaggio tubazioni a soffitto

PROPRIETÀ

▪▪ Vite testa a martello: acciaio▪con▪

resistenza▪>▪400▪N/mm

2

▪▪ Dado esagonale:▪Acciaio▪ISO▪898-2▪

Tab.4▪resistenza▪minima▪4

▪▪ Rosetta:▪acciaio▪secondo▪DIN▪EN▪

10139

▪▪ Zincatura:▪zincatura▪elettrolitica▪min▪

5μm

DATI TECNICI

A

L2

L1

Filettatura Lunghezza Lunghezza

Carico in trazione

racc. max

Carico in trazione

racc. max

Confezione

A L1 L2

Nracc▪su▪FUS▪da▪2mm Nracc▪su▪FUS▪da▪2,5mm

Prodotto Art. n°

[mm] [mm] [mm]

[kN]

[kN] [pz]

FCSN M8X30

92960

M8 36 30

4

4 50

FCSN M8X60

93355

M8

66

60

4

4

50

FCSN M10X30

93360

M10

68

30

4

5

50

FCSN M10X60

93363

M10

68

60

4

5

50

FCSN M12X30

93366 ▼

M12

39

30

4

5

50

▼ Prodotto disponibile su richiesta. Tempi di consegna da concordare con personale fischer.
