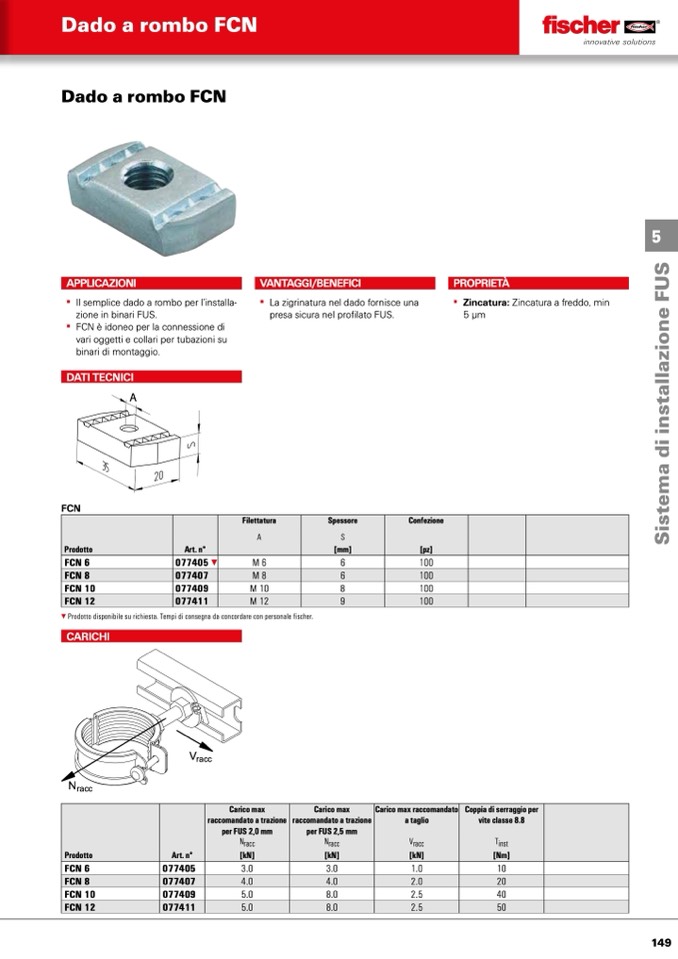

Dado a rombo FCN

Dado a rombo FCN

APPLICAZIONI

▪▪ Il▪semplice▪dado▪a▪rombo▪per▪l’installa-

zione▪in▪binari▪FUS.

▪▪ FCN▪è▪idoneo▪per▪la▪connessione▪di▪

vari▪oggetti▪e▪collari▪per▪tubazioni▪su▪

binari▪di▪montaggio.

A

VANTAGGI/BENEFICI

▪▪ La▪zigrinatura▪nel▪dado▪fornisce▪una▪

presa▪sicura▪nel▪profilato▪FUS.

PROPRIETÀ

▪▪ Zincatura:▪Zincatura▪a▪freddo,▪min▪

5▪μm

DATI TECNICI

FCN

Filettatura Spessore

Confezione

A S

Prodotto Art. n° [mm]

[pz]

FCN 6 077405 ▼

M6 6

100

FCN 8

077407

M8

6

100

FCN 10 077409

M 10 8

100

FCN 12

077411

M 12

9

100

▼ Prodotto disponibile su richiesta. Tempi di consegna da concordare con personale fischer.

CARICHI

�

����

�

����

Carico max

raccomandato a trazione

per FUS 2,0 mm

Carico max

raccomandato a trazione

per FUS 2,5 mm

Carico max raccomandato

a taglio

Coppia di serraggio per

vite classe 8.8

Nracc

Nracc

Vracc

Tinst

Prodotto Art. n° [kN] [kN] [kN] [Nm]

FCN 6 077405 3.0 3.0 1.0 10

FCN 8

077407

4.0

4.0

2.0

20

FCN 10

077409

5.0

8.0

2.5

40

FCN 12

077411

5.0

8.0

2.5

50
