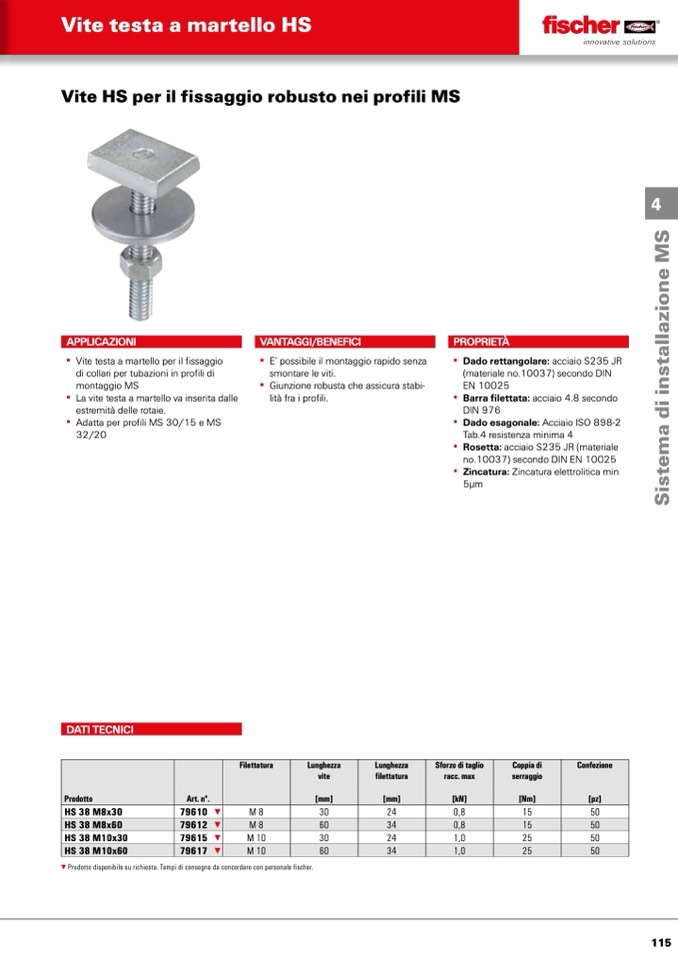

Vite testa a martello HS

Vite HS per il fissaggio robusto nei profili MS

APPLICAZIONI

▪▪ Vite▪testa▪a▪martello▪per▪il▪fissaggio▪

di▪collari▪per▪tubazioni▪in▪profili▪di▪

montaggio▪MS

▪▪ La▪vite▪testa▪a▪martello▪va▪inserita▪dalle▪

estremità▪delle▪rotaie.

▪▪ Adatta▪per▪profili▪MS▪30/15▪e▪MS▪

32/20

VANTAGGI/BENEFICI

▪▪ E’▪possibile▪il▪montaggio▪rapido▪senza▪

smontare▪le▪viti.

▪▪ Giunzione▪robusta▪che▪assicura▪stabi-

lità▪fra▪i▪profili.

PROPRIETÀ

▪▪ Dado rettangolare:▪acciaio▪S235▪JR▪

(materiale▪no.10037)▪secondo▪DIN▪

EN▪10025

▪▪ Barra filettata:▪acciaio▪4.8▪secondo▪

DIN▪976

▪▪ Dado esagonale:▪Acciaio▪ISO▪898-2▪

Tab.4▪resistenza▪minima▪4

▪▪ Rosetta:▪acciaio▪S235▪JR▪(materiale▪

no.10037)▪secondo▪DIN▪EN▪10025

▪▪ Zincatura:▪Zincatura▪elettrolitica▪min▪

5μm

DATI TECNICI

Filettatura

Lunghezza

vite

Lunghezza

filettatura

Sforzo di taglio

racc. max

Coppia di

serraggio

Confezione

Prodotto Art. n°.

[mm] [mm] [kN]

[Nm] [pz]

HS 38 M8x30

79610 ▼ M8

30 24 0,8

15 50

HS 38 M8x60

79612 ▼

M8

60

34

0,8

15

50

HS 38 M10x30

79615 ▼

M 10

30

24

1,0

25

50

HS 38 M10x60

79617 ▼

M 10

60

34

1,0

25

50

▼ Prodotto disponibile su richiesta. Tempi di consegna da concordare con personale fischer.
